YARDON / PRECAST YARD WALL
ヤードン
重機や資材を区分けする、プレキャストコンクリート製のヤード壁
お電話でのご相談(フリーダイヤル・平日9:00〜18:00) 0120-1181-46(イイヘイヨロ)
ご相談・お見積は無料です。原則1〜2営業日以内にご返信します。
工場・事業所の仕切り壁に
最大壁高3mをラインナップ
飛散防止フェンスにも対応
WALL HEIGHT
H1500〜H3000
4つの壁高をラインナップ
LENGTH
1m〜2m
ヤードに合わせた短尺加工
INSTALLATION
現場条件で確認
数量・揚重・地盤に応じて工程を計画
LAYOUT
移動・再設置を検討可能
置き式のレイアウト変更に

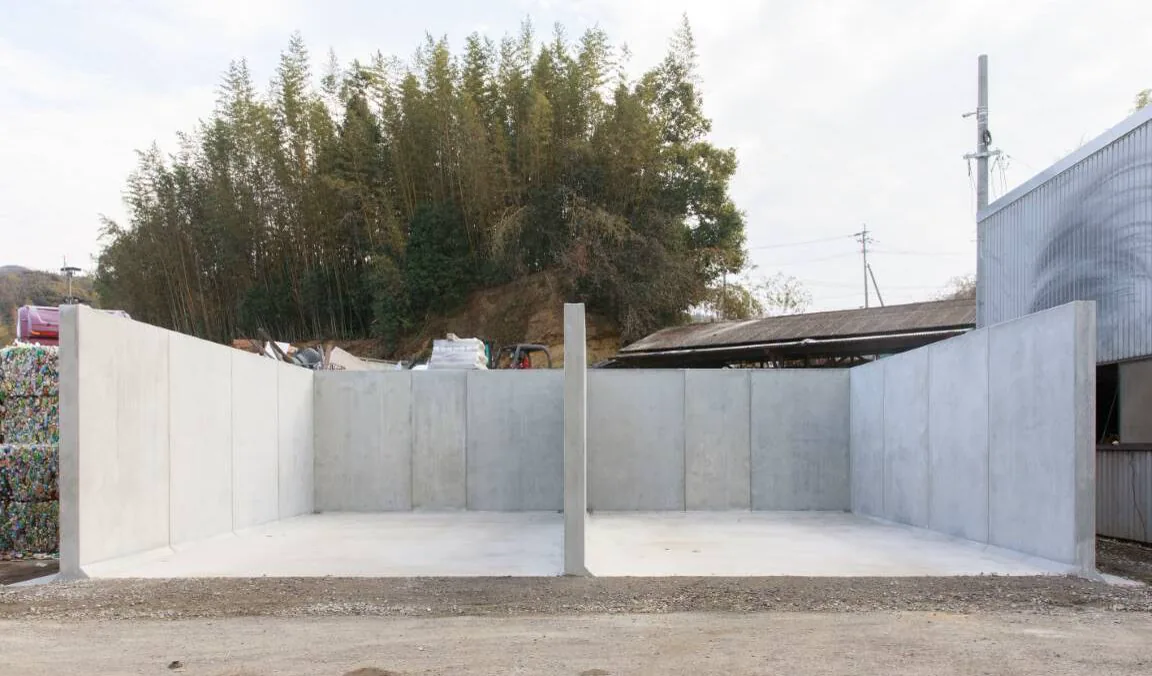

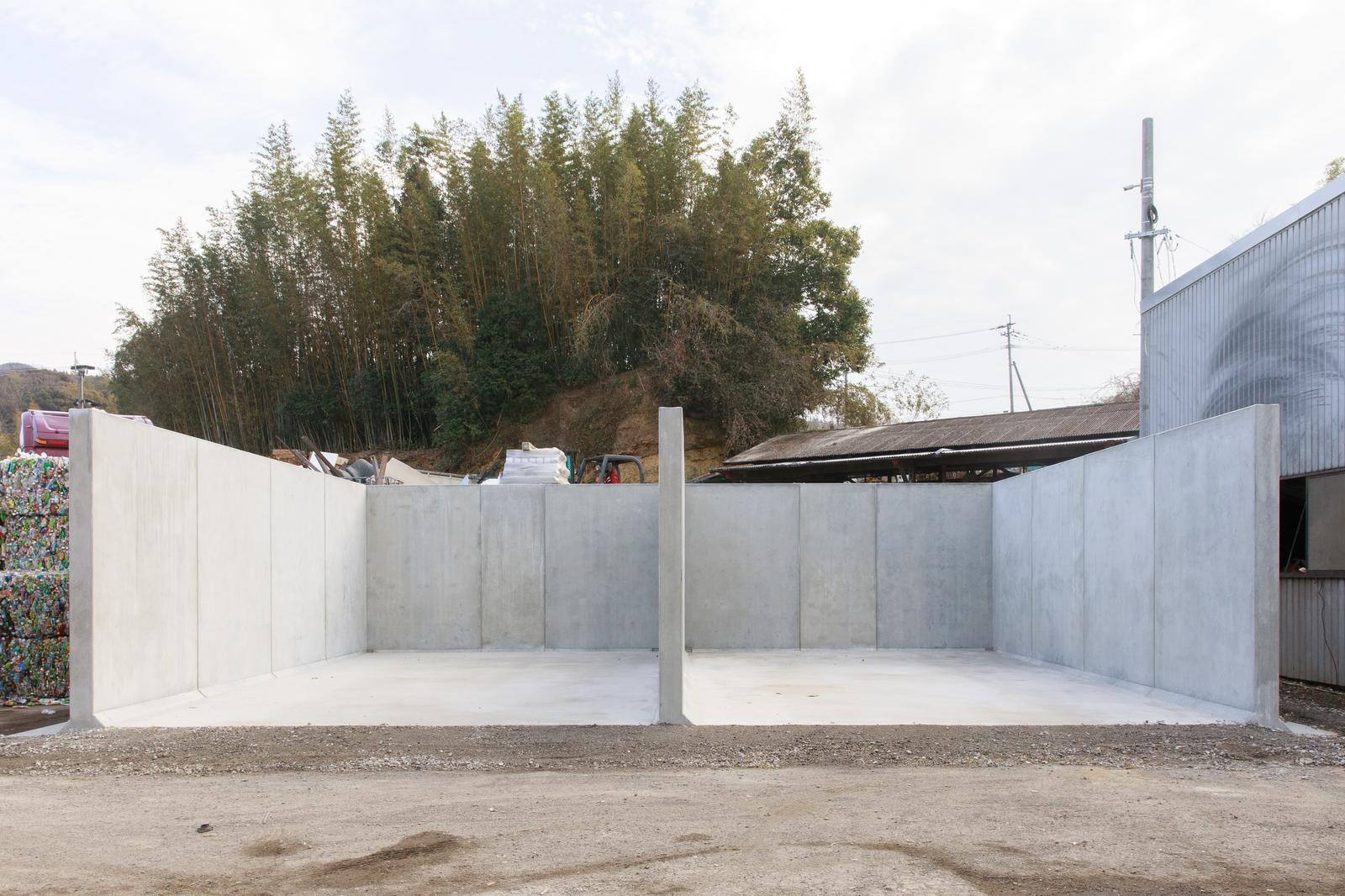

ストックヤードの仕切りや、事業所の外周に
据え付けて使えるプレキャスト製品
ヤードンは、資材や廃棄物の置き場（ヤード）を仕切る「ヤード擁壁（ストックヤード用擁壁）」に分類されるプレキャストコンクリート擁壁です。断面形状は逆T型とL型の2種類があり、壁をどこに立てるかで使い分けます。

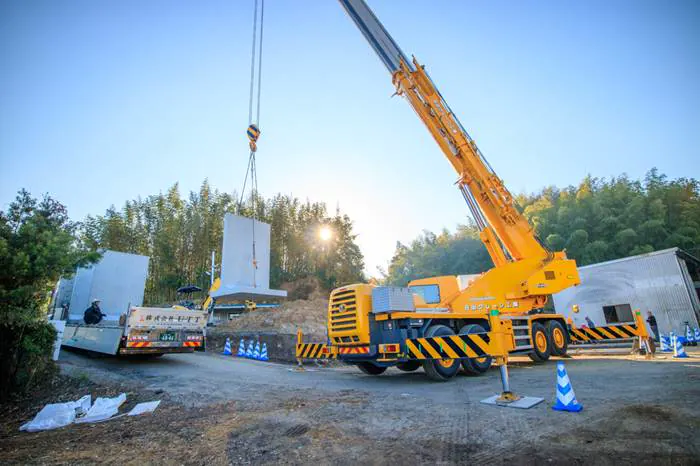

工場で製作した部材を現場へ運び、クレーンで据え付けて使用します。設置には、地盤・揚重・搬入条件の確認が必要です。
現場打ちと比べ、型枠・配筋・養生などの現場工程を減らせます。
レイアウト変更に合わせて、設置後の移設も想定した製品です。
現場別カスタマイズ
コーナー製品や短尺加工を組み合わせ、敷地の延長や曲がりに合わせて配置できます。

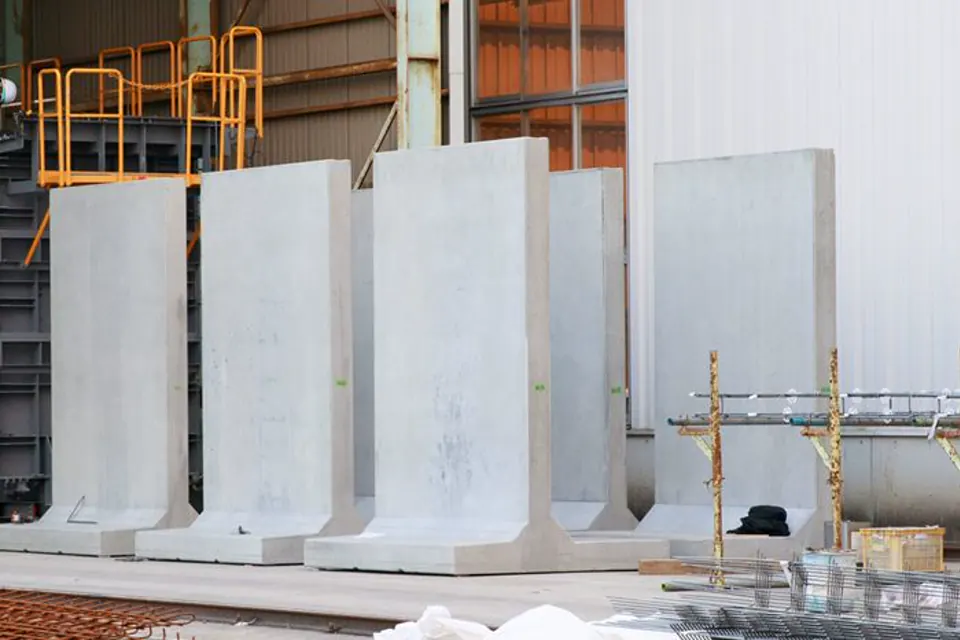

工場、事業所、港湾などの資材置き場、廃棄物置き場、仕切り壁、外周区画に使われています。
FEATURES
ヤードン 特徴
ヤードンは ヤードにドン と置くだけで簡単にストックヤード擁壁や塀になる製品です。 3mクラスになると現場打ちではかなり高額になりますし、後から移動させることはできません。 プレキャスト製品なので移動させることができ、長年にわたり便利に使って頂くことが可能です。
コーナー製品はもちろん短尺加工も可能ですので現場にきちんと合わせてお使い頂けます。 工場や事業所、港湾などでのストックヤード（各種材料、廃棄物置き場）や塀としてお気軽にご活用ください。
整理整頓
ヤード、工場、資材、産廃置き場が整理できます。 5S活動の一環に
平置きでOK
【置くだけ】安定している逆T型なので安定した地盤の上に置くだけでOK
【埋め込み】底版まで埋め込めば地面はフラットになって、使いやすさが大幅向上！
長持ち
コンクリート製で頑丈。ヘビーユースに耐えます。
低コスト
現場での手間暇がかからないので、ローコストにお使いいただけます。
耐火性
コンクリート製なので燃えません。耐火性能が必要な場合にも。
移動が簡単
【後から移動】 プレキャストコンクリート製品なので設置後も移動が簡単です
【フックオプション】 オプションで移動に便利な鉄筋フックをつけられます （標準ではメスネジインサートに吊り金具をつけます）
短工期
【簡単設置】プレキャストコンクリートなので整地・設置の2ステップでOK
【全てまっすぐ】縦壁が完全に垂直なので設置時の垂直出しが簡単です
カスタマイズ
【現場別カスタマイズ】 コーナー製品はもちろん短尺加工も可能ですので現場にきちんと合わせてお使い頂けます。 工場や事業所、港湾などでのストックヤード（各種材料、廃棄物置き場）や塀としてお気軽にご活用ください。
最大壁高3m(壁高5m開発中)
H1500、H2000、H2500、H3000をラインナップ さらにお客様のご要望もありH5000までのラインアップ拡充を検討中です。 お客様のリクエストが多いと早く実現しますので、どんどんリクエストお寄せください。

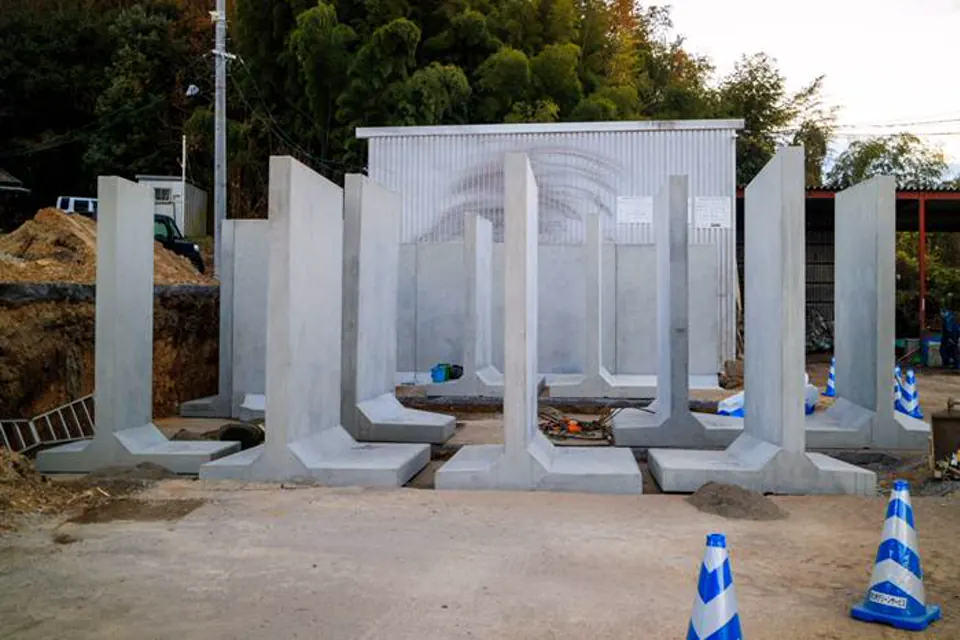

逆T型で安定
底版が壁の両側に張り出すため、同じ条件のL型よりも必要な地耐力がおよそ半分で済みます。表裏どちらに積載しても安定します。ヤード内部の仕切りは逆T型、敷地境界ぎりぎりに立てる場合はL型と使い分けます。

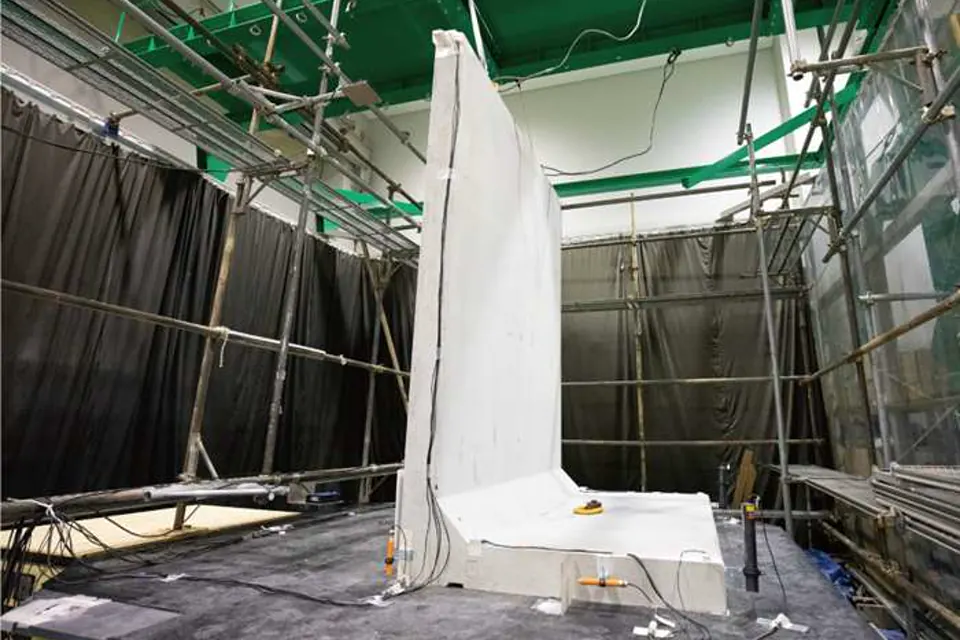

地震や強風にも安全(大地震対応)
日本で唯一実物大試験を行った製品(ファミリー製品の塀のねっこにて) 風速50mまで対応

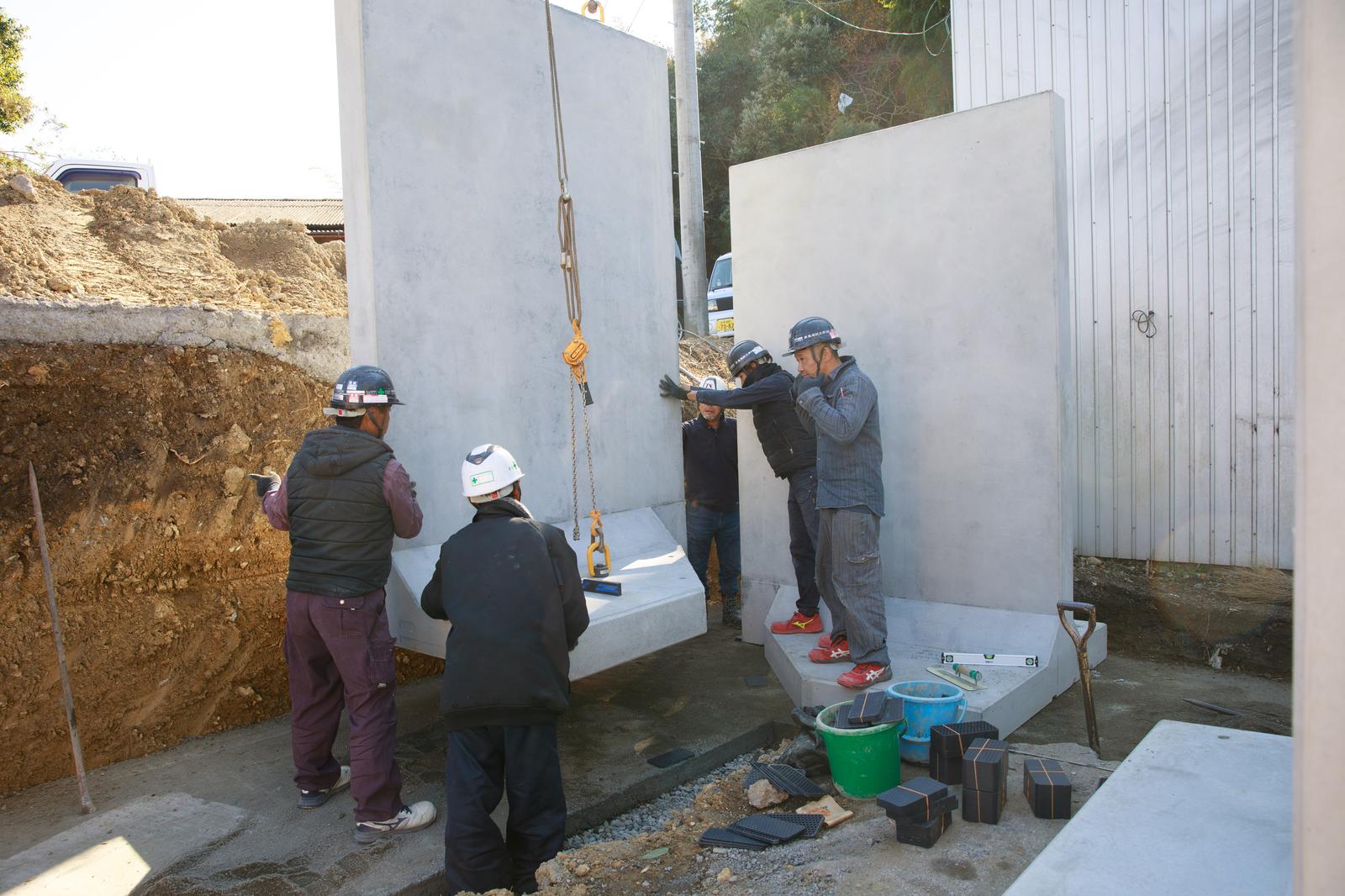

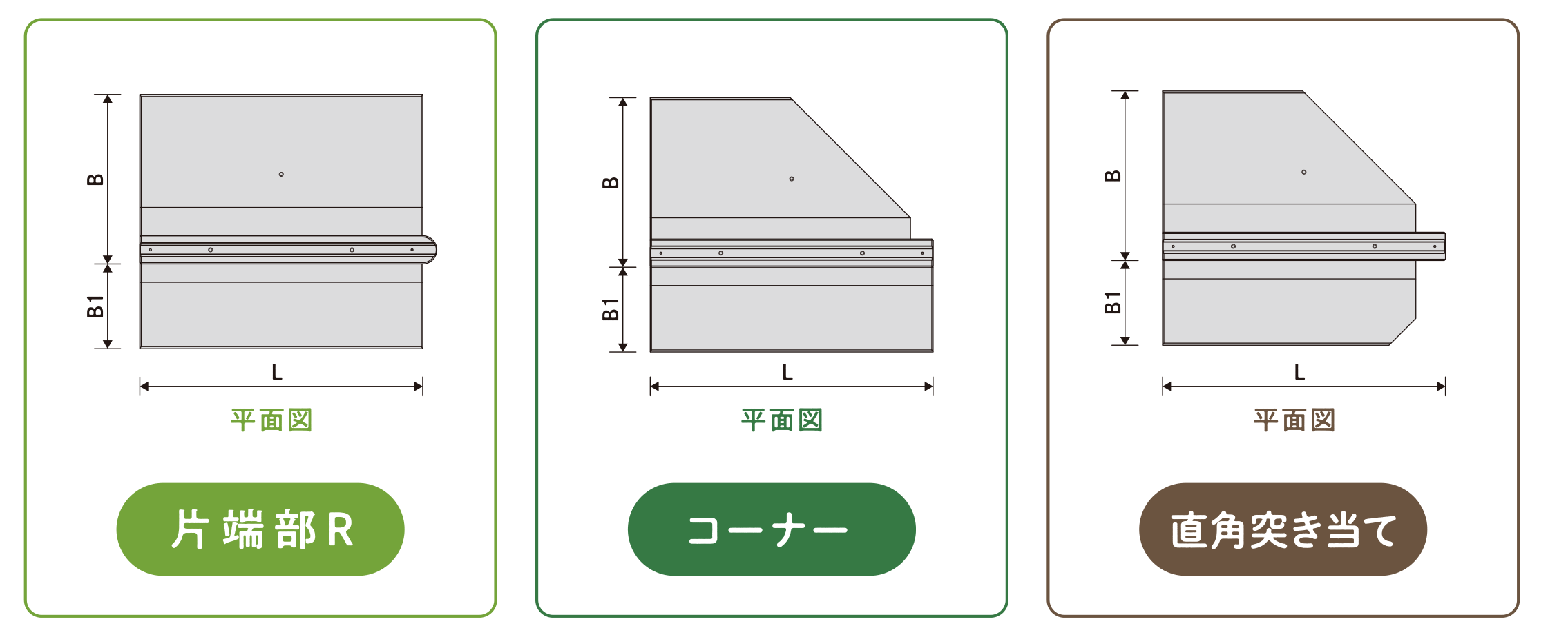

コーナー対応
90°コーナー専用規格を準備 端部Rで微妙なコーナーも可能

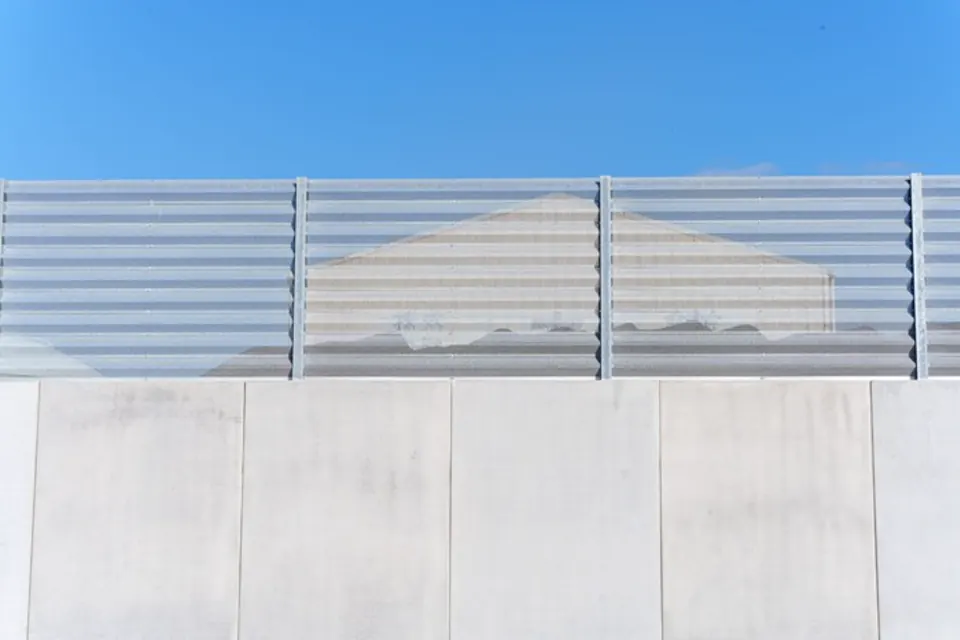

飛散防止フェンスの設置が可能
縦壁天端に支柱を差し込むことができます(オプション) 支柱が太い場合は壁面固定
選べる壁厚
スタンダードな150mm厚とヘビーデューティな200mmの厚さを準備
災害時も活用できる
地震、水害時のがれきのストックにも活用ができます。
お電話でのご相談(フリーダイヤル・平日9:00〜18:00) 0120-1181-46(イイヘイヨロ)
ご相談・お見積は無料です。原則1〜2営業日以内にご返信します。
USE CASES
ストックヤードとして、こんな用途に
砂利、砂、コークス、木くず、珪砂、廃タイヤ、スクラップ、塩、産業廃棄物・一般廃棄物などを囲うのに適しています。
BY INDUSTRY
事業別の使用例
産業廃棄物処理事業
様々な廃棄物の一時置き場として最適です。表示もしっかり張ることが出来ます。
雨による流れだしを防ぐためにテントなどを施工することも可能です。
製鉄事業
重くまとまらない、鉄鉱石、コークス、石炭などの置き場に便利にご利用いただけます。
飛散防止ネットなどを利用しさらに便利に使っていただくことも出来ます。
製紙・パルプ事業
ウッドチップをしっかりと囲んだヤードに置くことが出来ます。
飛散防止ネットを追加することも出来、風の強い場所などでチップの飛散を防げます。
港湾事業
様々なものを取り扱う港でのお仕事はレイアウト変更も容易なヤードンは便利にお使いいただけます。
しっかりとした鉄筋被りで潮風にもしっかり対抗します。
鉱山事業
大型の重機で日々材料を出し入れする鉱山事業には高強度でしっかりした厚みのあるヤードンがお役に立ちます。
痛んだ場合でもその部分だけの入れ替えが出来るので経済的です。
酪農事業
飼料の一時置き場、バンカーサイロ、堆肥置き場作りに便利に使っていただけます。
狭い場合は地面に埋めこんでいただくと便利にお使いいただけます。
長年のハードユースに持ちこたえるヤードができあがりました。 売上と利益を末永く上げられるよう、縁の下の力持ちとして御社のお仕事をヤードンがサポートします。
FAQ
よくあるご質問
ヤード擁壁（ストックヤード用擁壁）とは何ですか？
資材や廃棄物の置き場（ヤード）を仕切るための自立式コンクリート擁壁です。工場で製作するプレキャスト製が主流で、形状は逆T型やL型があります。ヤードンには逆T型とL型の2種類があります。ヤード内部の仕切りには、壁の表裏どちら側にも保管物を配置できる逆T型。敷地境界ぎりぎりまで使いたい場合は、底版が片側だけに伸びるL型を埋め込み式で使います。
耐震性や耐風性はどのように確認しますか？
姉妹製品の「塀のねっこ」で行った耐震振動実験を元に設計していますので、机上設計だけの製品と比べ、より安心感があります。
ヤードンは再設置や移動ができますか？
はい、可能です。吊り金具のメス孔が埋まらないようアイボルトなどで養生するか、事前にフックの埋込みをするのもお勧めです。
特注サイズの対応はできますか？
はい。ヤードンの型枠はフレキシビリティに富んでいるので、100mmピッチでの設計変更が可能です。
設置にはどのくらいの時間がかかりますか？
整地をしていただければ、1日に10～20本程度の設置ができます。
耐久性はどのように考えますか？
40mm以上の被り厚とし、高強度コンクリートを使っていますので建築学会基準では100年程度の耐用年数となります。ただし、使い方によっては破損する恐れがありますので、ご注意ください。
製品は長さ2mだけですか？
ヤードに合わせて1m～2mまで短尺加工が出来ます。
コーナーも作れますか？
コーナーもばっちり出来ます。底版の干渉部分をカットし製造します。 安定性が不足する場合は底版の延長を行い安定性を確保します。
他製品と比較するときのポイントは？
他社の製品は縦壁に勾配がついている物が殆どです。 【同一壁厚】ヤードンは上から下まで同じ厚さなので、垂直が出しやすく施工がしやすくなっています。
【壁厚20cm】他製品は天端が薄くなっているので、太めのフェンス支柱がはいりません。ヤードンは天端の厚さが200mm。太いフェンス支柱でも設置が可能です。
お電話でのご相談(フリーダイヤル・平日9:00〜18:00) 0120-1181-46(イイヘイヨロ)
ご相談・お見積は無料です。原則1〜2営業日以内にご返信します。

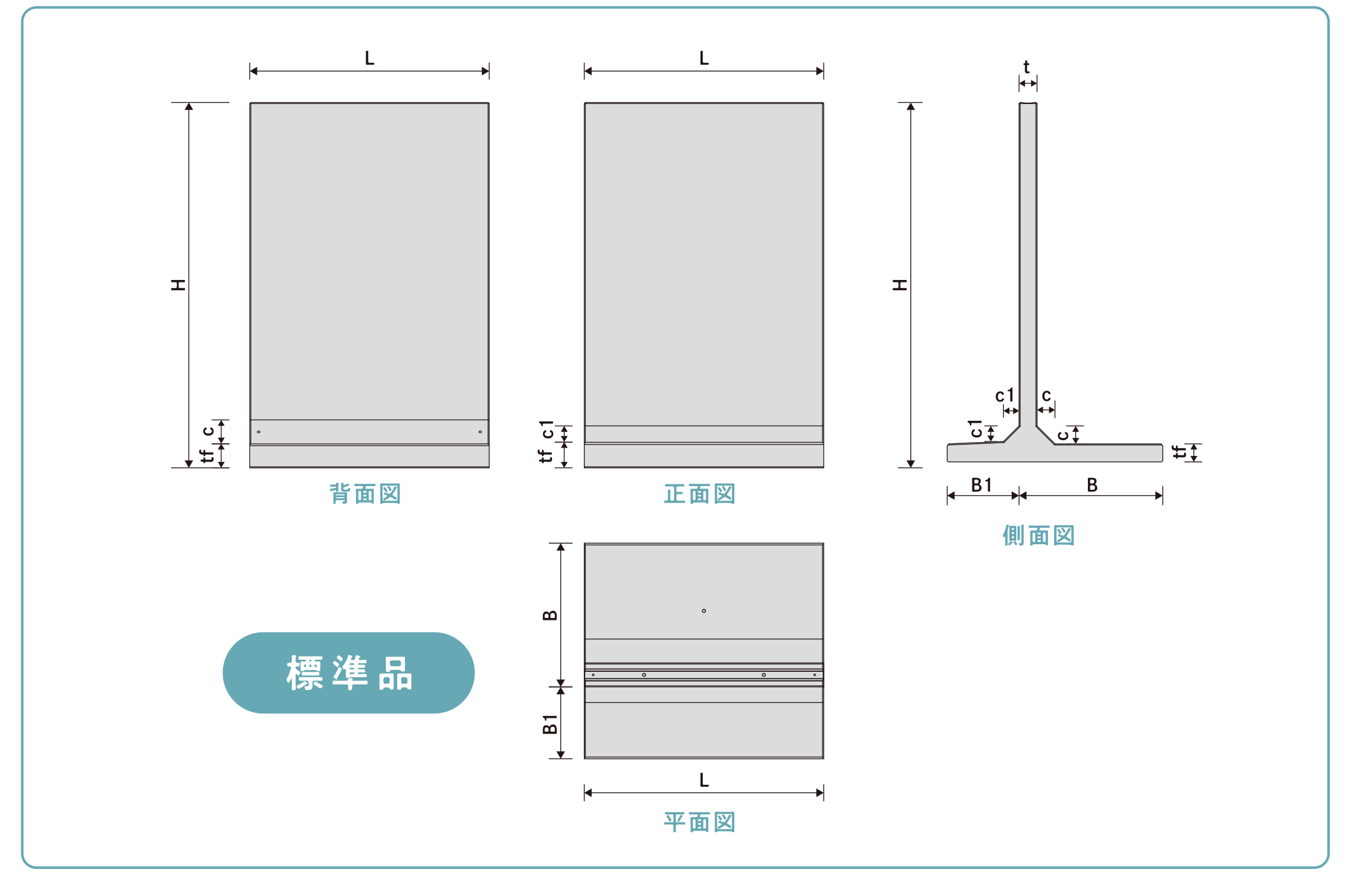

DRAWINGS & DIMENSIONS
製品図・寸法図
H1500、H2000、H2500、H3000をラインナップしています。ヤードの延長に合わせ、1m〜2mの範囲で短尺加工に対応します。壁厚は150mmと200mmです。
公開中のパンフレットで標準寸法と配置例を確認できます。採用前には、案件条件に合わせた最新図面をご案内します。
ヤードン 標準寸法表
| 壁高 H | 縦壁厚 t | 底版厚 tf | ハンチ c2 / c1 | 製品長 L | 底版幅 B | つま先幅 B1 | 参考重量 (kg) |
|---|---|---|---|---|---|---|---|
| H2000 | 150 | 150 | 150 / 130 | 2,000 / 2,075 / 2,150 | 900 | 400 | 2,363 / 2,405 / 2,447 |
| H2500 | 200 | 200 | 200 / 130 | 2,000 / 2,100 / 2,200 | 1,150 | 500 | 3,929 / 4,023 / 4,117 |
| H3000 | 200 | 200 | 200 / 130 | 2,000 / 2,100 / 2,200 | 1,400 | 600 | 4,745 / 4,858 / 4,971 |
設計条件:計算上の土質=砂利または砂、内部摩擦角φ=35°以上、単位体積重量γ=18kN/m³、盛土勾配=1割5分、余盛土高=製品高の1割まで、基礎の摩擦係数μ=0.6、水平震度kh=0.2/0.25(宅地防災マニュアル準拠)。
材料により個別に設計できます(オプション)。H1500と短尺加工品の寸法・重量は、条件に合わせて個別にご案内します。
CATALOG DOWNLOAD
ヤードンのパンフレット
用途、特徴、標準寸法、配置例、Q&Aを6ページにまとめています。入力はお名前とメールアドレスだけです。
ヤードン パンフレットをダウンロード
ORDER FLOW
ご相談から納入まで
- 計画条件の共有
敷地、用途、必要な高さと延長、地盤、搬入経路など、分かる範囲の条件をお知らせください。図面が未完成でもご相談いただけます。 - 概略配置と概算見積
伺った条件をもとに、製品の配置案と概算費用をお出しします。 - 図面・数量・納入条件の確認
コーナーや短尺を含む製品割り、数量、納入車両、荷下ろし条件を確認します。 - ご発注・製造
仕様と見積条件の合意後にご発注いただきます。納期は工場の稼働状況、数量、材料の手配などによって変わるため、案件ごとの見積でお知らせします。 - 納入
製造工場から指定場所へお届けします。車上渡しを基本とし、荷下ろしや据え付けの手配は別途確認します。株式会社コンクレタスでは施工工事を請け負っていません。
お電話でのご相談(フリーダイヤル・平日9:00〜18:00) 0120-1181-46(イイヘイヨロ)
ご相談・お見積は無料です。原則1〜2営業日以内にご返信します。
OFFICIAL RELEASE & MEDIA
公式発表・メディア掲載
PR TIMES / 2024.03.19
【ヤードにドン！】ストックヤード向けコンクリート間仕切り壁『ヤードン』
ヤードンの全国展開と、製品の特徴・事業別活用を発表した公式プレスリリースです。
ヤードンの配置と見積をご相談ください。
保管物、必要高さ、延長、地盤、搬入経路が分かれば、配置案と概算見積をご案内できます。
図面がない段階でも、分かる範囲の条件からご相談いただけます。
