塀で浸水は止められるのか　塀のねっこマニアックス-3

災害・水防

水害の現状

近年の異常気象により大雨・台風が大幅に増加。河川の設計基準を超えた雨水は河川からあふれ市街地に押し寄せ、大きな被害に。

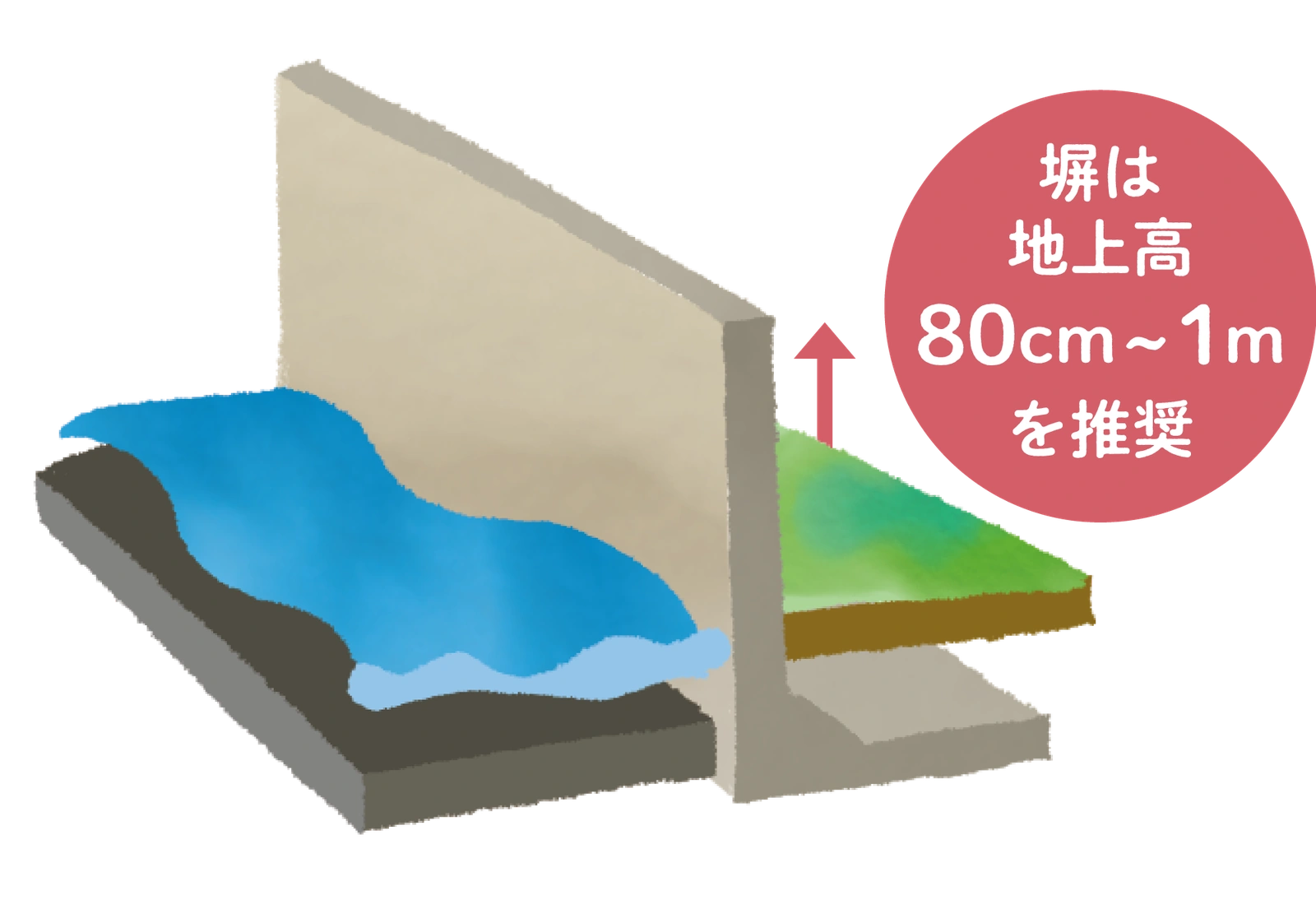

“これからの”水害を防ぐ方法

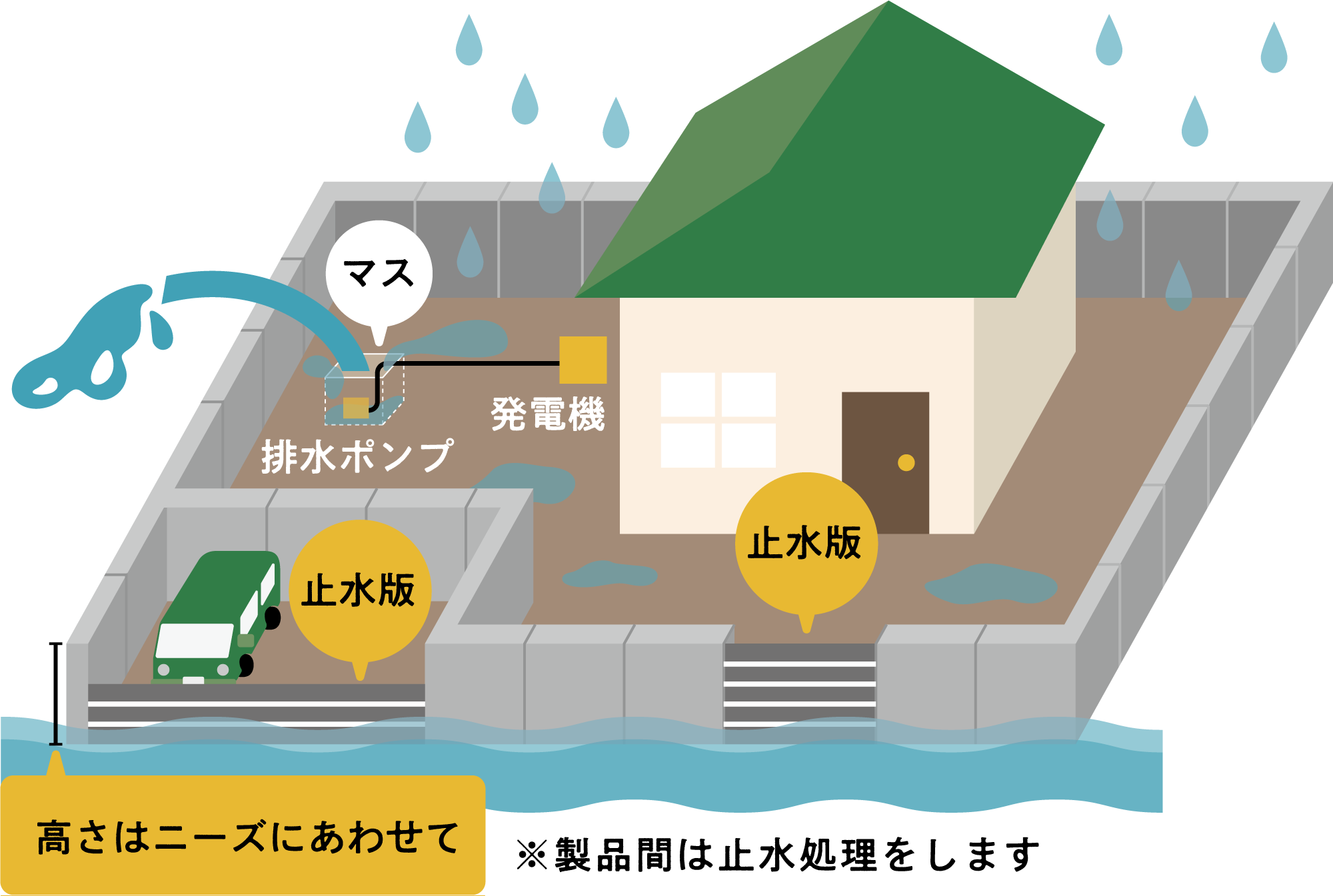

塀のねっこで出来る浸水対策

どんな住宅でも塀でしっかり囲む事で浸水対策が出来ます。

準備する物：塀のねっこ、止水版、排水ポンプ、発電機

開口部は弱点として残っていますので、災害警報が発令したら止水版で 開口部対策。 敷地内に降る雨、製品ジョイント間や止水版からの 漏水もありうるので、それを集める集水マス、そして排水ポンプを準備。 豪雨では停電になることもよくありますので、ぬれない場所に発電機を 準備してください。 何事にも万全という事はありませんので、 避難警報が出ましたら家を守る準備をして避難場所に避難してください。

※マスというのはコンクリート製の立方体。地中に埋め水がたまるようになっている。

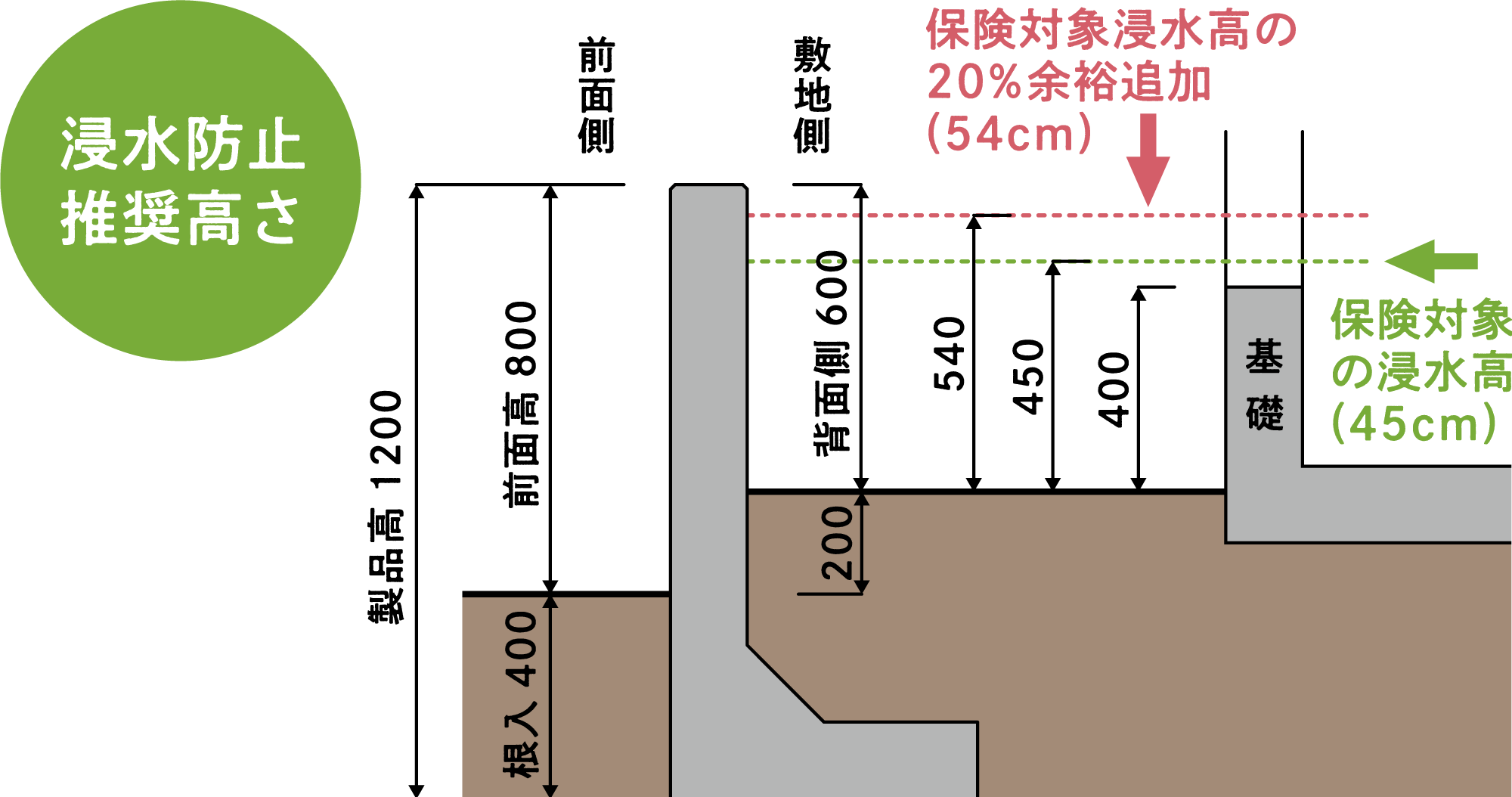

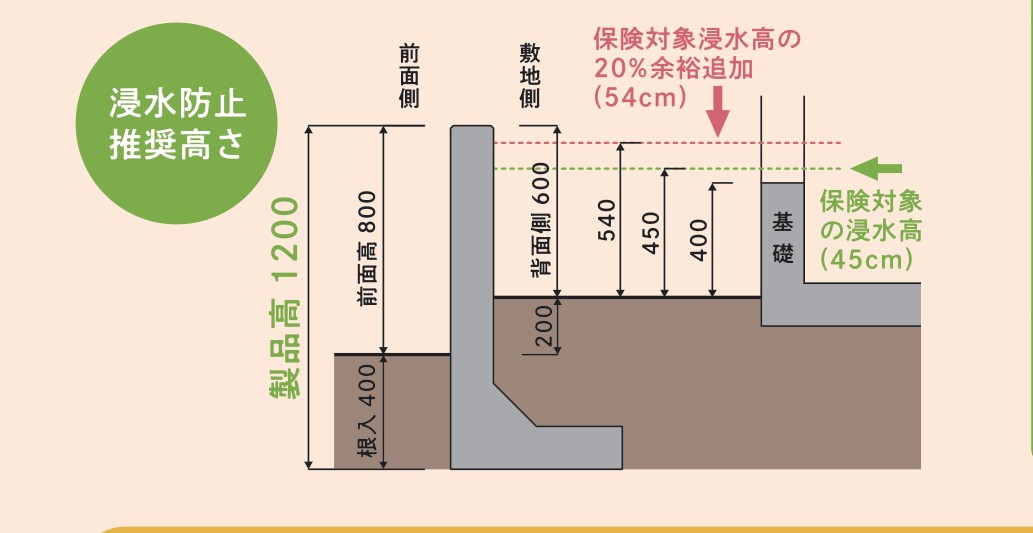

床下浸水対策［50cmまで］

多くの火災保険には水災（浸水被害）についての特約が設定されています。代表的な条件としては「床上浸水もしくは45cm以上の浸水」となっています。つまり、床下浸水の場合は一般的に保険が適用されません。このため災害時によく床下の泥を掻き出すボランティアがTVで写されますが、これは保険対象外のためボランティアに頼らざるを得ないためなのでしょう。そのため、大被害は保険でカバーし、保険対象外の床下浸水は塀でカバーするという考え方は非常に有効ではないでしょうか。

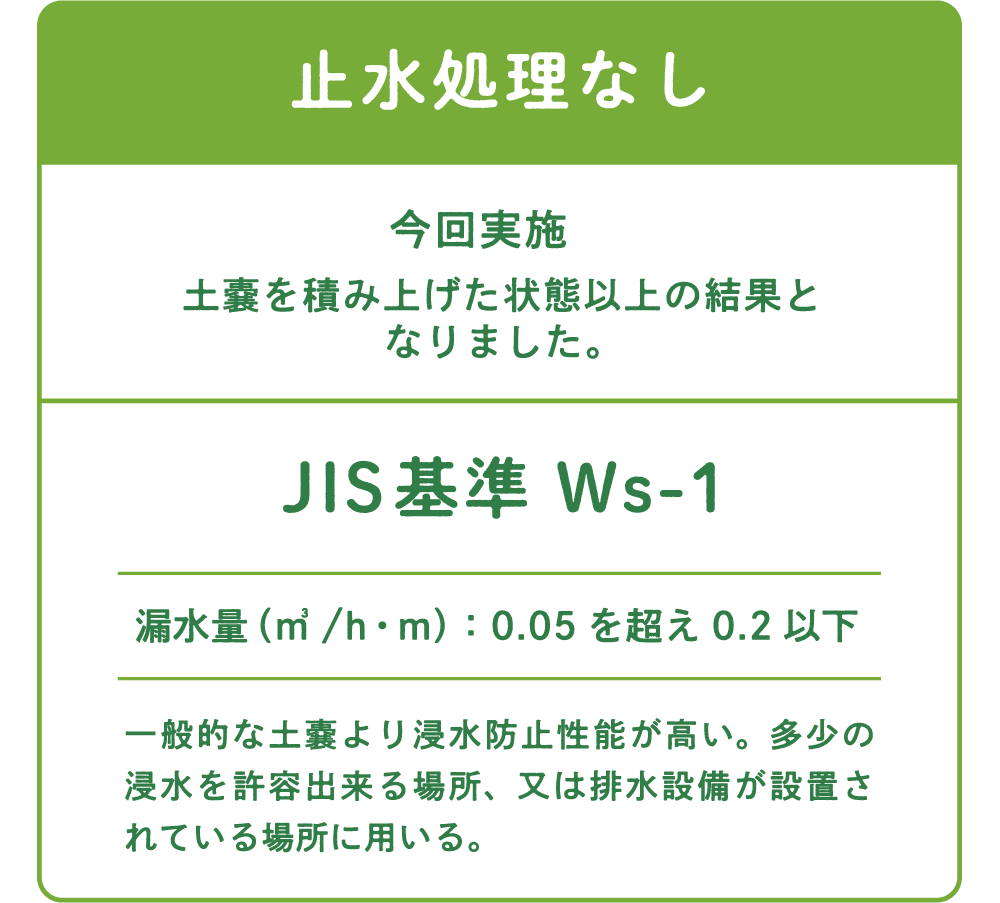

日本初 プレキャスト
コンクリート塀の実物での
浸水・水密実験

場所：熊本県天草市

重要な建築物を塀で囲い浸水防止塀とする考えの検証を実施。

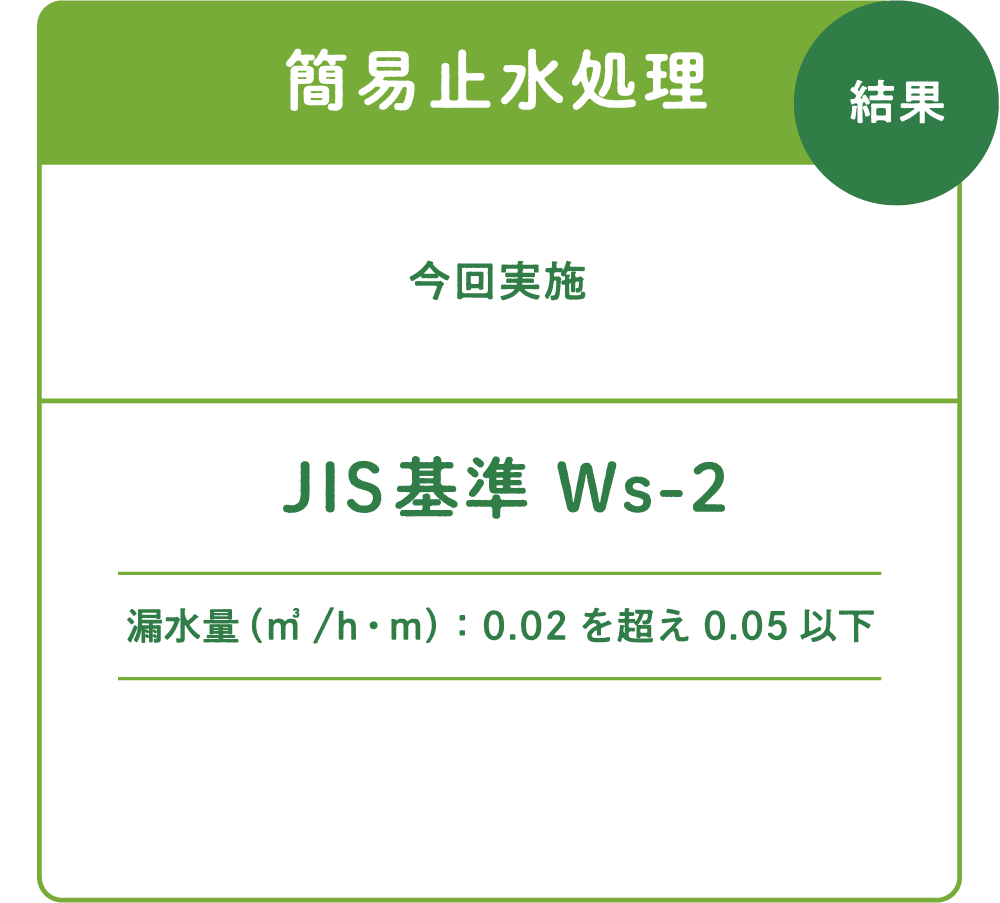

「塀のねっこ」はプレキャストコンクリートですので、一つ一つの大きさに限界があり、長さ方向では標準で 2mとなっています。 そのため2mおきに切れ目があります。 製品間の止水処理を完全にした場合は水漏れが殆ど無いことがわかっておりますので、今回の実験ではその 境界からどのように水が漏れるかをしらべ、また、簡易な止水方法でどのように防げるのかを実験しました。

耐震・浸水実験の条件と公式出典を見る →

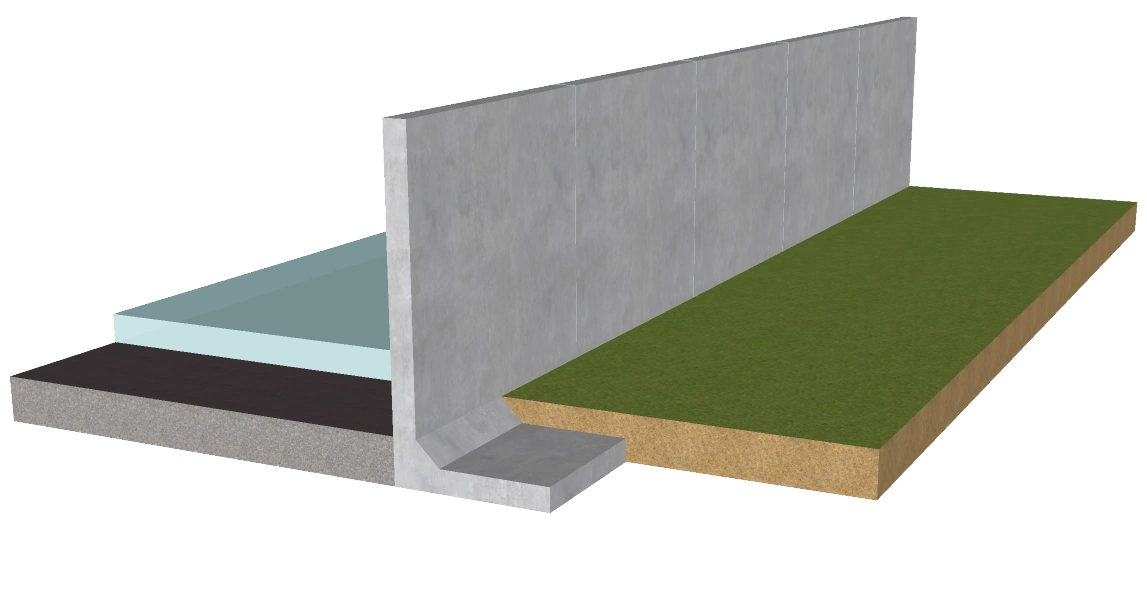

浸水防止塀

浸水防止塀としての塀のねっこ

塀のねっこは15cmのしっかりとした壁厚をもつコンクリート塀のため、水密性が高く、重量もあるため浸水防止塀として利用することができます。

普段も災害時も家族を守る外構として活躍します。

（追記 )2021年4月に実大サイズでの浸水防止試験を行いました。→日本初のコンクリート塀による浸水防止試験の実施

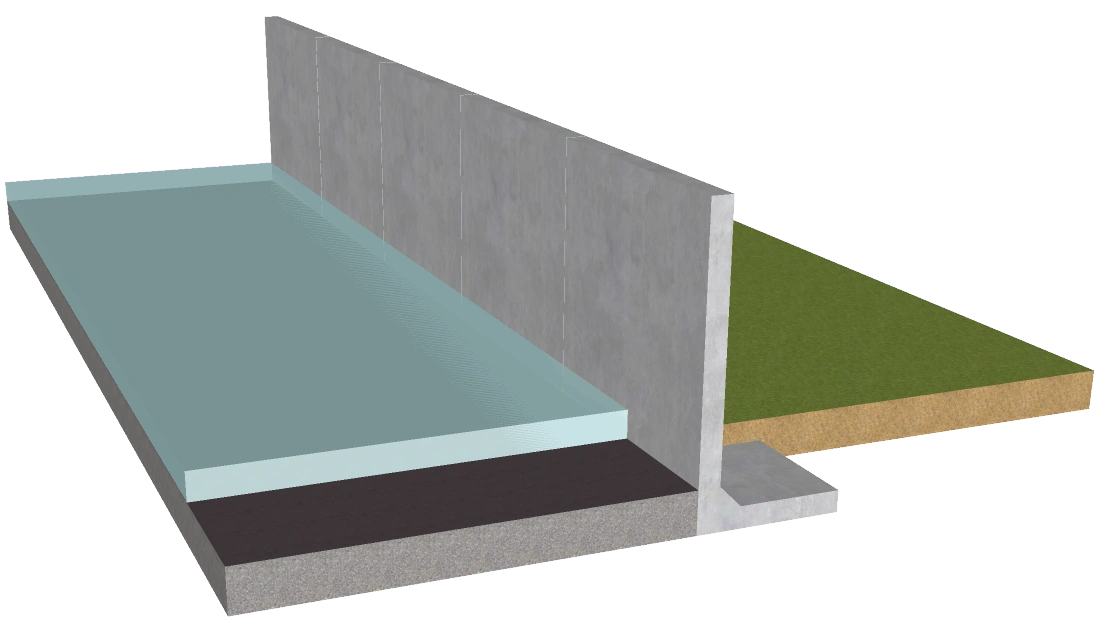

使い方

Q&A

塀なのに水をとめられるの？

元々塀のねっこは「N1プラットフォーム」と呼ばれる、複数製品を一つの型枠で製造出来る鋼製型枠にて製造されており、将来的にはL型水路と呼ばれる水路製品も派生商品として供給する予定でした。

L型水路は大型の水路を構築する際に広く土木向けに使われており、水を遮断する能力は実証されてきております。

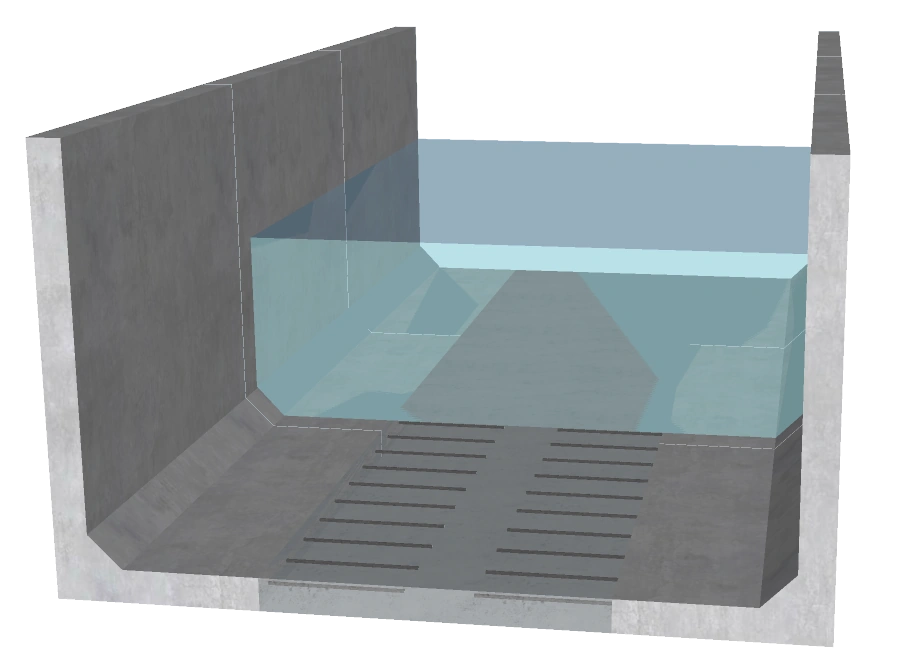

L型水路のイメージ

底版先端より鉄筋を露出させたL型の製品を相対させます。図中は省略していますが相対する底版間には鉄筋を配置し、コンクリートを打設、一体化します。

水路幅が自由に設計でき、運搬の制限が出ないため大型の水路に使われます。

製品間から水が漏れるのでは？

製品間には製造誤差、施工誤差により数ミリの隙間が出来る可能性があります。
隙間は極わずか(数mm)で、多くの場合は泥水に含まれる土粒子による閉塞効果でそのままでも簡易止水効果が期待できます。

オプションとなりますが、よりよい止水性能を求める場合は 製品間の漏水を防ぐ止水テープで製品間の止水をする事が可能です。

塀のねっこだけで浸水防止は大丈夫なの？

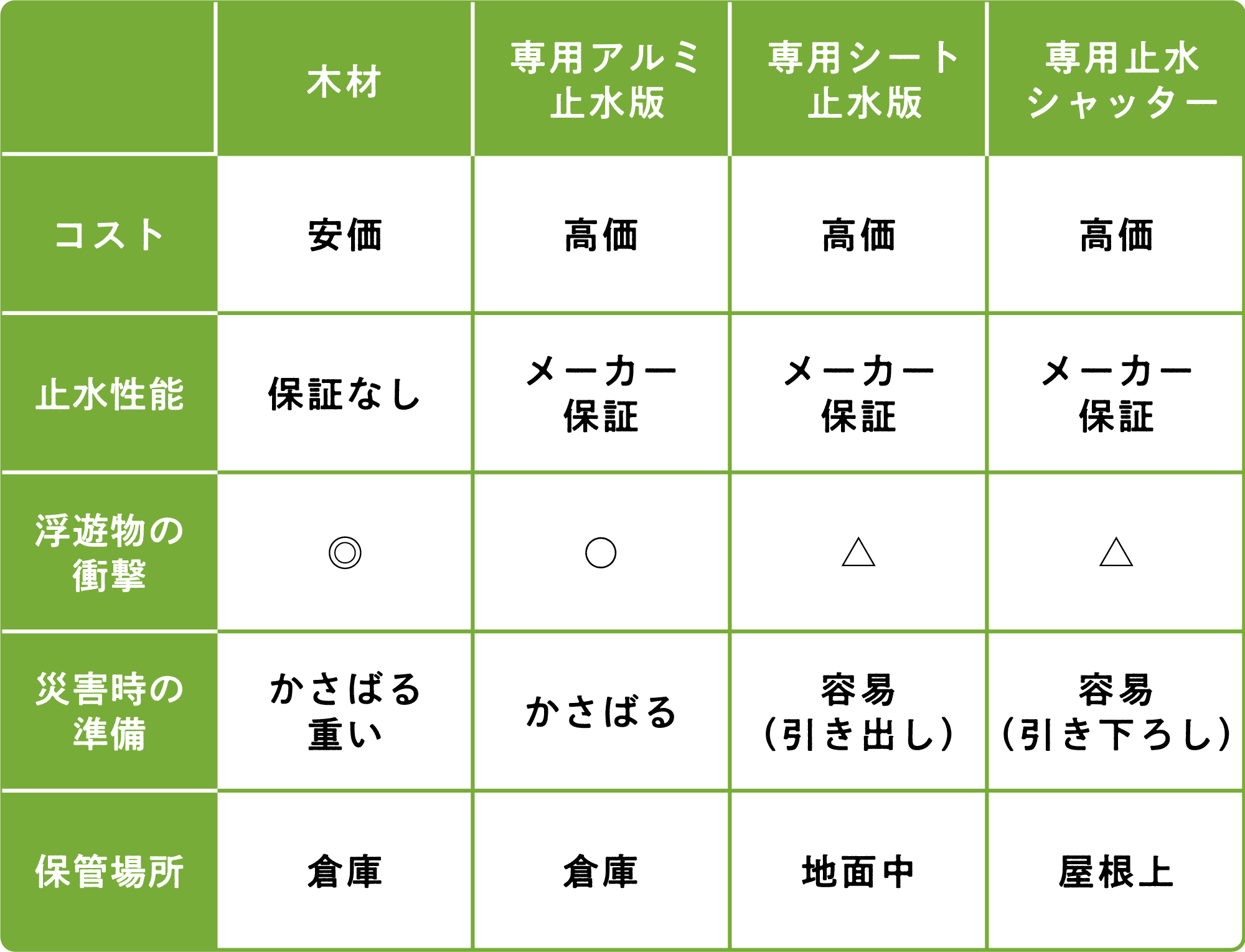

開口部の止水

玄関、カーポートなどの開口部からは水が浸入しますので、水害が予想される場合は出入り口などの開口部に止水板、土嚢積みを行ってください。よりよい止水性を求める場合は2m間隔で存在する製品の切れ目部分に土嚢を積んでいただければ大丈夫です

侵入水の排水

また、敷地周囲を完全に水密化する事は現実的で無いこと、敷地内への降雨により敷地内の水位が上がる可能性があります。

そのため、排水も考える必要がありますが、水深の浅い水をポンプで排水する事は難しいため、排水ピット(穴)を準備し、そこたまった水を水中ポンプにて敷地外へ排水してください。

排水ピットは普段はガーデニング用の水栓と組み合わせて使って頂けると、追加費用が少なく実現できます。

関連記事

ブログでも浸水対策の記事を書いています。

補助金の紹介もありますので是非ご覧ください。

コンクリート塀を使った住宅浸水防止の提言
