分譲会社・外構事業者向け
土地分け丸
出世基礎「土地分け丸®」 危険なブロック塀基礎を排除します
法令準拠のブロック塀基礎が簡単に、そして計算済のフェンス基礎、さらに境界コンクリート、小型擁壁としてとても便利に使える製品になっています。
特許取得のブロック塀基礎
土地分け丸 ～法令遵守の安全なブロック塀基礎～
法令遵守で安全
土地分け丸は法令をキチンと守った非常に安全なブロック塀基礎です。 だれでも安全にブロック塀基礎を作る事が出来ます。
様々な用途に対応
・ブロック塀基礎 ・フェンス基礎 ・境界コンクリート ・小型擁壁 と外構に関わるかなりの部分を解決できます。(～H1000)
豊富なバリエーション
【形状】 I(アイ)型 I+(アイプラス)型 L(エル)型 【高さ】 350～1000mm
宅地造成や住宅新設の際の境界ブロックとして敷設できます。もちろん、フェンス基礎としても使用が可能です。
- ブロック塀基礎として、建築基準法準拠の基礎です。
- 鉄筋継手部は公的試験機関にて強度試験済みで安心。
- 特許取得で優れた構造。
- 最小サイズでは人力施工も可能。
- 製品同士もピン接合で安定した施工・築造。
- 工場で作ったコンクリート製品なので、掘って、据えて、埋め戻しの簡単3ステップ。
- フェンス孔を事前に工場で削孔することでスピーディにフェンス工事をする事ができます。
出世基礎
今までになかった「出世基礎」
宅地造成において、土地境界は現場打コンクリートで行うのが一般的でしたが、その後土地を購入した施主がブロック塀を積めるように法令に適合した基礎として構築されることは通常ありませんでした。
この問題を解決できるよう、後から防錆処理された鉄筋を接合して安全にブロック塀を積めるように「出世」できる基礎として開発されたものが「土地分け丸」です。
また、プレキャスト製品で建築基準法を準拠したブロック塀基礎も今までになく、さらに特許も取得しており、安心して使用することができます。
「塀のねっこ®」開発社によるブロック塀基礎でブロック塀の主要問題をすべて解決
当社はブロック塀による災害を憂慮し、基礎一体型プレキャストコンクリート塀「塀のねっこ®」を開発しております。ブロック塀の問題は、主に「基礎」と「鉄筋」にあり、適切な基礎ではないこと、及び鉄筋の腐食により倒壊・転倒が発生しています。
よって当社としてブロック塀基礎を開発するにあたり、基礎の形状だけでなく鉄筋も含めた開発を行い、その安全性を確保できるように致しました。
使われ方
施工例で見る土地分け丸
施工例と製品形状を掲載しています。上部構造や敷地条件に合わせて仕様を選びます。

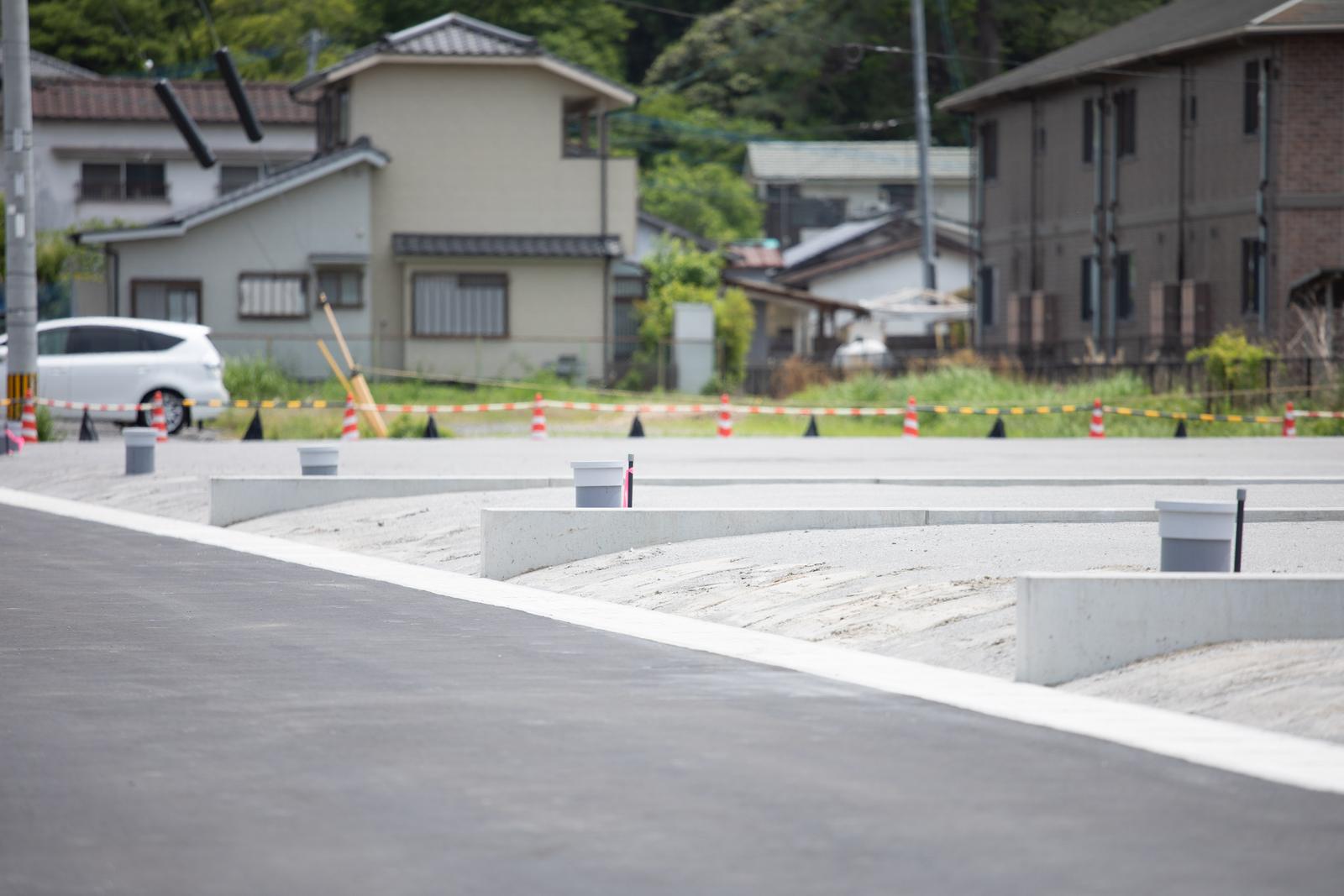

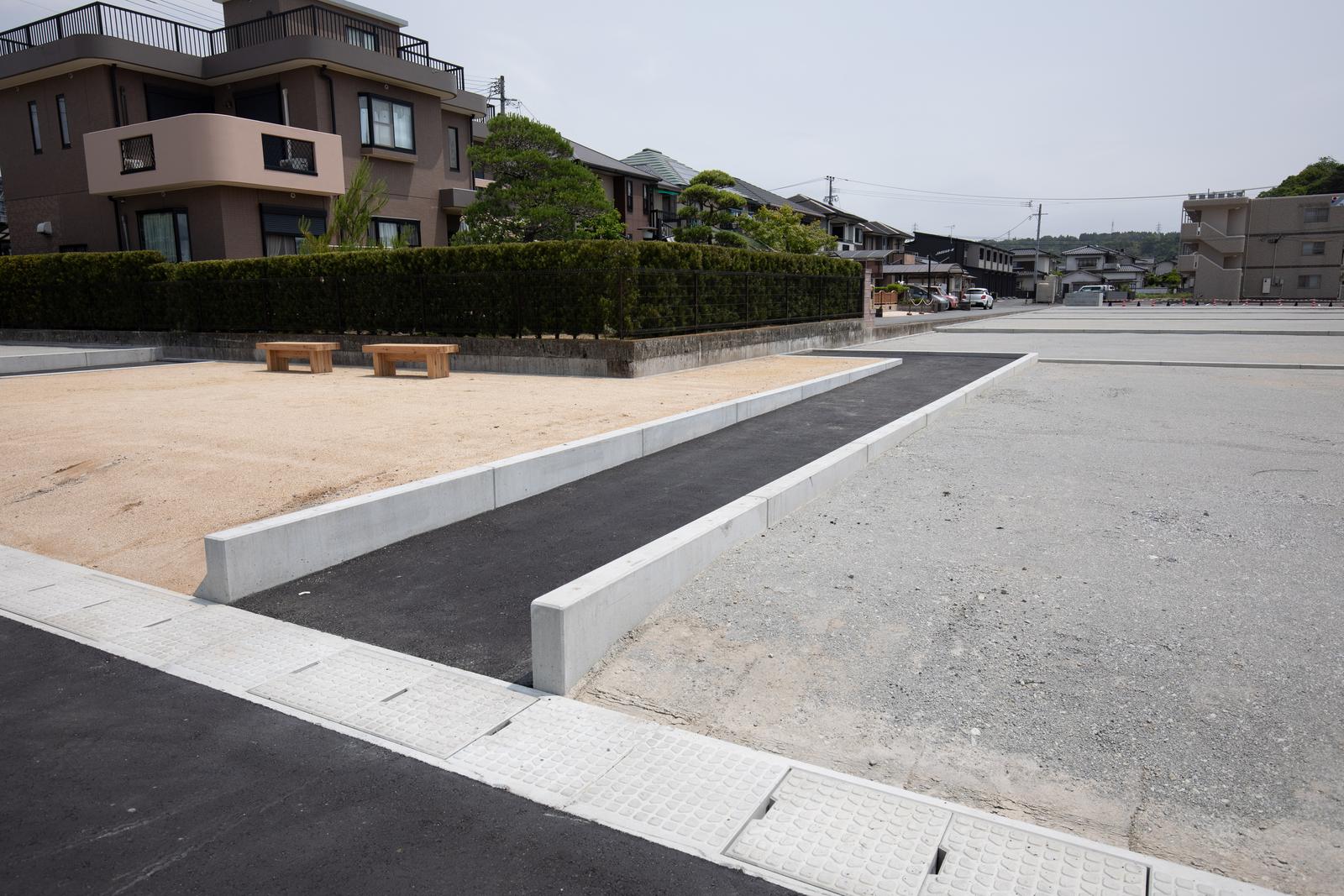

住宅分譲地
区画ごとの境界位置を揃え、後から施工する塀やフェンスの位置を合わせやすくします。

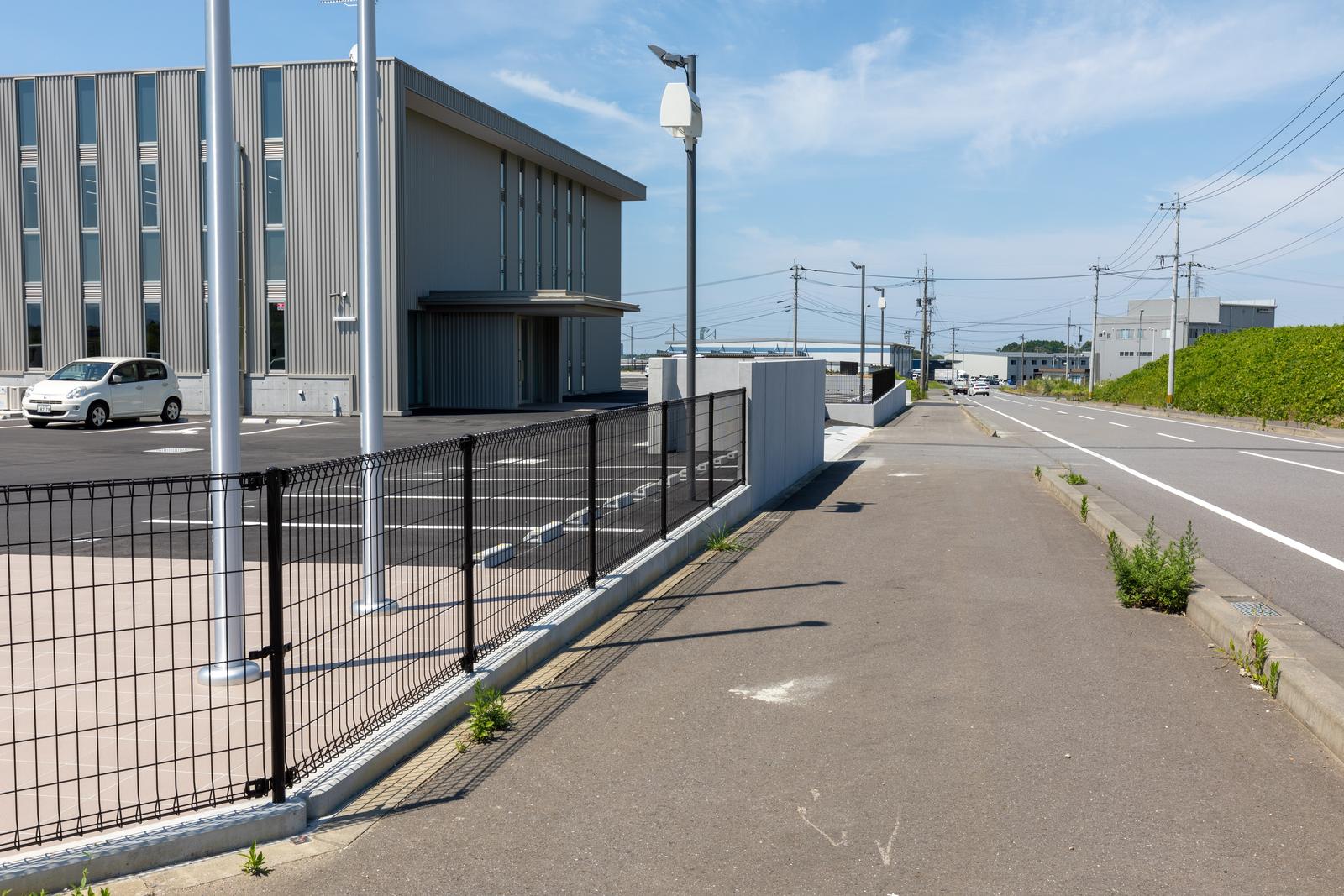

ブロック塀・フェンス基礎
上部構造と現場条件を確認して、基礎として使用します。

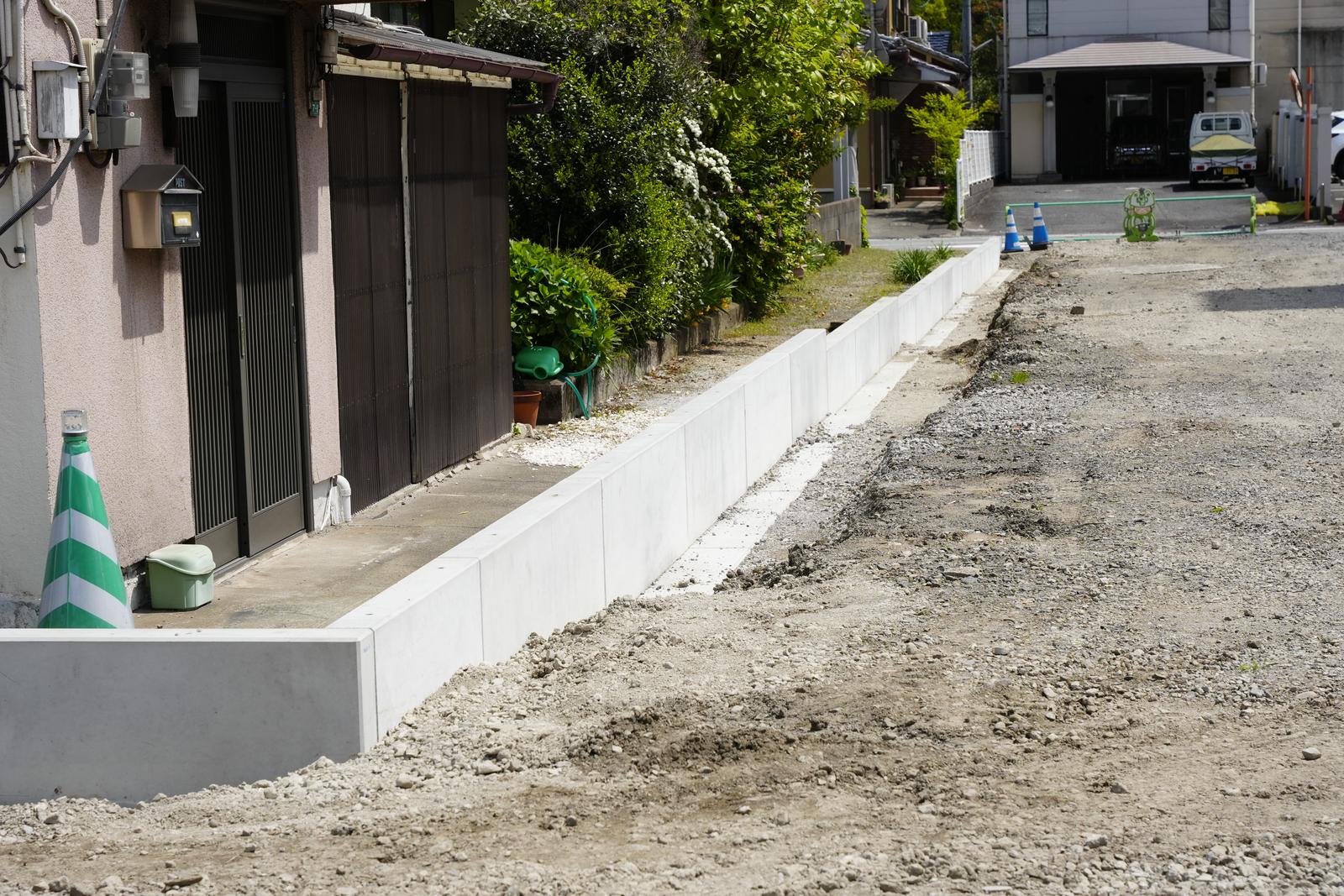

高さの異なる境界
高さ350〜1000mmの製品群から条件に合う仕様を検討します。
実績・根拠
受賞歴と試験資料を公開しています
土地分け丸のブロック塀基礎の構造は、特許第6862022号(存続期間満了予定2040年9月)として登録されています。この特許は令和5年度(2023年)九州地方発明表彰において九州経済産業局長賞を受賞しました(発明の名称「耐震ブロック塀基礎及び施工方法」)。現行資料では特許と鉄筋継手試験も案内しています。受賞や試験結果だけで適用を判断せず、実案件では図面と条件を確認します。
公開している資料・実績
- 2023年 九州地方発明表彰 九州経済産業局長賞
- 特許第6862022号(2040年9月まで有効)
- I・I+・Lタイプ、高さ350〜1000mmを案内
- 鉄筋継手試験資料を公開
製品ラインナップ
製品ラインナップ
製品ラインナップはL=2000の標準品と、ブロック塀割付で必要となる端部品を用意。 また、上部に設置できるブロックの段数は根入れと地盤条件によって異なりますので、詳しくはお問い合わせください。

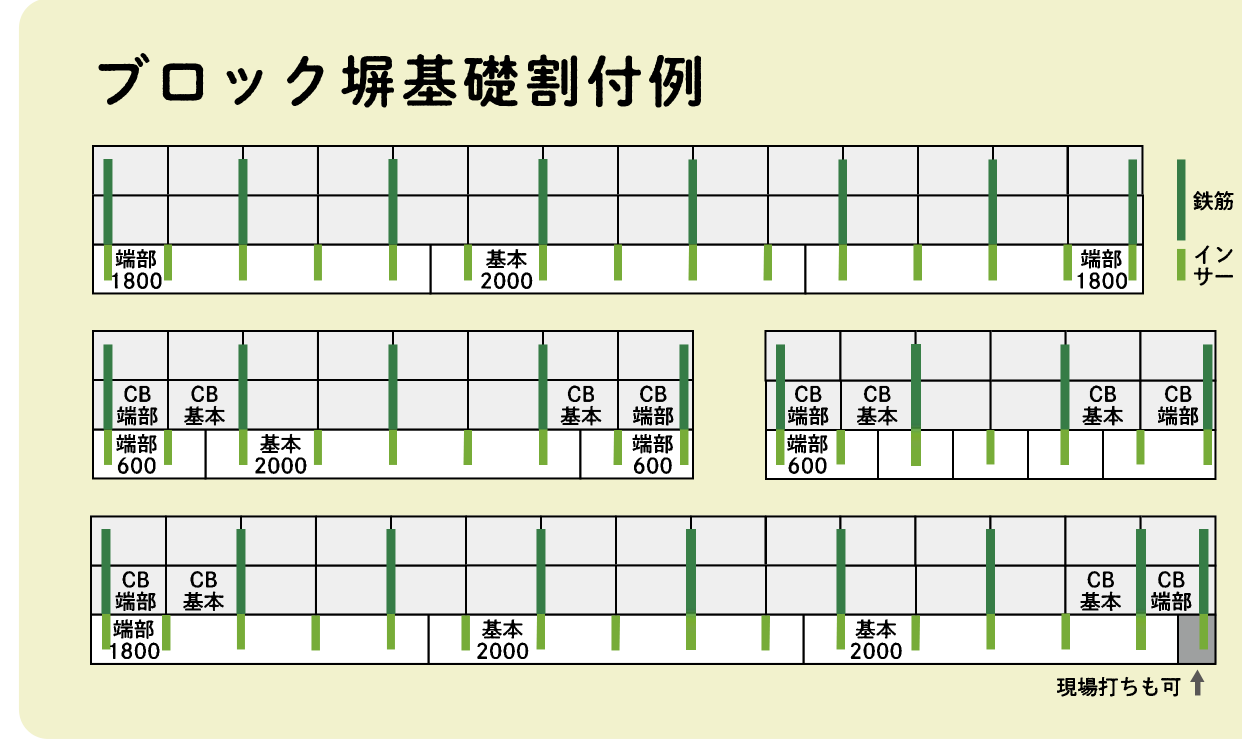

配置ルール: ブロックを割り付けるためにスタートは端部製品をお使いください。終端は現場打などでもOKです。
基礎としては法令上2.2mのブロック塀まで対応が可能です。基礎地上部を含め1.2m越えは控壁が必要となります。
| ブロック塀の高さ | 控壁 | 根入れ(I型・L型共) |
|---|---|---|
| 1,200以下 | — | 300 |
| 1,200超え 2,200以下 | 必要 | 300 |
※塀の高さは地表面からの高さで、基礎の出を含みます。※基礎の全高は350mm以上です。
防錆鉄筋ラインナップ
ブロック塀の法令では基礎から出てきた鉄筋が切れ目無く上端まである必要があります。 空洞ブロック内での継手は明確に禁止されています。
そのため土地分け丸は基礎内にジョイントを設け、空洞内での継手を回避しました。 基礎内には鉄筋が抜けないように法令通りのアンカー付き鉄筋とし、その上端にメスネジを設け、そこにオスネジ加工された鉄筋をねじ込むように設計しました。
防錆処理された鉄筋(オプション)をブロック塀の高さに応じて用意しております。溶融亜鉛めっき加工済で、ブロック塀の問題であった耐用年数(15年程度)を大きく改善(35年程度)できます。
| 用途 | 鉄筋径 | 鉄筋長さ(mm) |
|---|---|---|
| CB 1段用 | D10 | 325 |
| CB 2段用 | D10 | 525 |
| CB 3段用 | D10 | 725 |
| CB 4段用 | D10 | 925 |
| CB 5段用 | D10 | 1125 |
| CB 6段用 | D10 | 1325 |
製品仕様
主な仕様
公開中のタイプと高さを掲載しています。正式な寸法と配筋は、上部構造と現場条件を確認したうえで最新図面でお示しします。
| 主な用途 | ブロック塀、フェンス、敷地境界、小規模擁壁 |
|---|---|
| 製品タイプ | I・I+・Lタイプ |
| 高さ | 350〜1000mm(境界コンクリート用にH250もあります) |
| 対象 | 分譲会社、外構・建設事業者 |
| 確認事項 | 現場条件、上部構造、地域条件を個別確認 |

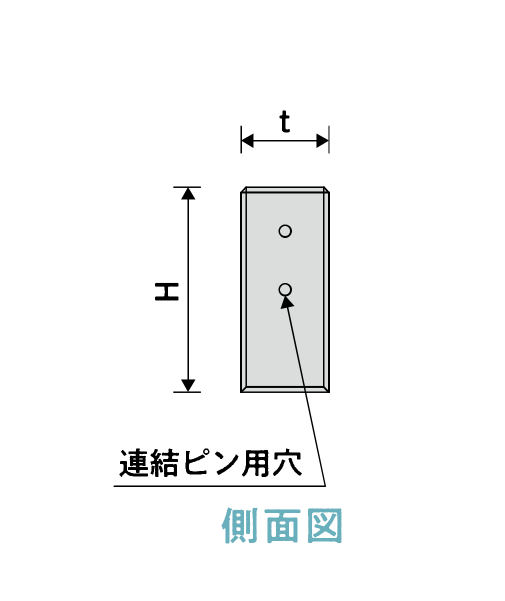

タイプ別 寸法表(標準品)
| 種類 | 高さ H | 縦壁厚 t | 製品長 ① | 重量 (kg) ① | 製品長 ② | 重量 (kg) ② | 根入れ Df | 許容根入差 | 最大フェンス高 メッシュ / 目隠し |
|---|---|---|---|---|---|---|---|---|---|
| 標準 | 250※ | 100 | 2000 | 120 | 400 | 24 | 250 | — | — |
| 標準 | 250※ | 150 | 2000 | 180 | 400 | 36 | 250 | — | 1,400 / 500 |
| 標準 | 350 | 150 | 2000 | 252 | 400 | 50 | 300 | 50 | 2,000 / 800 |
| 標準 | 450 | 150 | 2000 | 324 | 400 | 65 | 300 | 150 | 1,800 / 600 |
| 標準 | 250※ | 200 | 2000 | 240 | 400 | 48 | 250 | — | 1,400 / — |
| 標準 | 350 | 200 | 2000 | 336 | 400 | 67 | 300 | 50 | 2,000 / 400 |
| 標準 | 450 | 200 | 2000 | 432 | 400 | 86 | 300 | 150 | 1,800 / 400 |
| 端部 | 250 | 150 | 1000 | 90 | 600 | 54 | 標準と同様 | ||
| 端部 | 350 | 150 | 1000 | 126 | 600 | 76 | 標準と同様 | ||
| 端部 | 450 | 150 | 1000 | 162 | 600 | 97 | 標準と同様 | ||
| 端部 | 250 | 200 | 1000 | 120 | 600 | 72 | 標準と同様 | ||
| 端部 | 350 | 200 | 1000 | 168 | 600 | 101 | 標準と同様 | ||
| 端部 | 450 | 200 | 1000 | 216 | 600 | 130 | 標準と同様 | ||

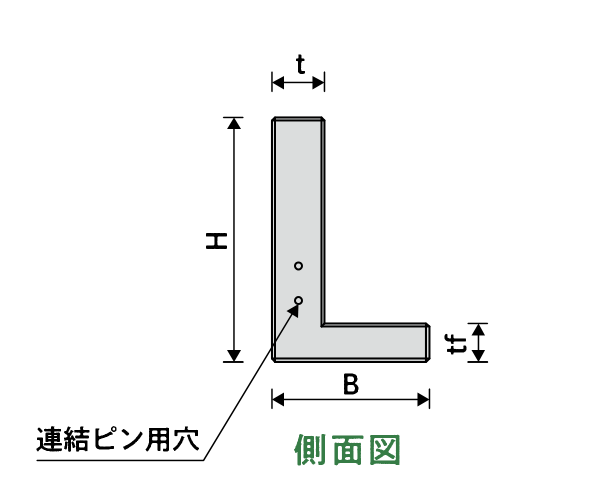

| 種類 | 高さ H | 縦壁厚 t | 底版幅 B | 底版厚 tf | 張出幅 s | 製品長 L | 重量 (kg) | 根入れ Df | 許容根入差 | 最大フェンス高 メッシュ / 目隠し |
|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 350 | 100 | 200 | 110 | 100 | 2000 | 209 | 300 | 50 | — |
| 標準 | 450 | 100 | 200 | 110 | 100 | 2000 | 257 | 300 | 150 | — |
| 標準 | 500 | 100 | 200 | 110 | 100 | 2000 | 281 | 300 | 200 | — |
| 標準 | 600 | 100 | 250 | 110 | 150 | 2000 | 350 | 300 | 300 | — |
| 標準 | 700 | 100 | 250 | 110 | 150 | 2000 | 398 | 300 | 400 | — |
| 標準 | 800 | 100 | 300 | 110 | 200 | 2000 | 466 | 300 | 400 | — |
| 標準 | 500 | 150 | 250 | 110 | 100 | 2000 | 413 | 300 | 200 | 2,000 / 600 |
| 標準 | 600 | 150 | 250 | 110 | 100 | 2000 | 485 | 300 | 300 | 1,800 / 600 |
| 標準 | 700 | 150 | 250 | 110 | 100 | 2000 | 557 | 300 | 400 | 1,600 / 500 |
| 標準 | 800 | 150 | 300 | 110 | 150 | 2000 | 655 | 300 | 400 | 1,600 / 500 |
| 標準 | 500 | 200 | 300 | 110 | 100 | 2000 | 533 | 300 | 200 | 2,200 / 600 |
| 標準 | 600 | 200 | 300 | 110 | 100 | 2000 | 629 | 300 | 300 | 2,000 / 600 |
| 標準 | 700 | 200 | 300 | 110 | 100 | 2000 | 725 | 300 | 400 | 1,800 / 600 |
| 標準 | 800 | 200 | 350 | 110 | 150 | 2000 | 847 | 300 | 400 | 1,800 / 600 |
| 端部 | 500 | 150 | 250 | 110 | 100 | 1000 | 206 | 標準と同様 | ||
| 端部 | 600 | 150 | 250 | 110 | 100 | 1000 | 242 | 標準と同様 | ||
| 端部 | 700 | 150 | 250 | 110 | 100 | 1000 | 278 | 標準と同様 | ||
| 端部 | 800 | 150 | 300 | 110 | 150 | 1000 | 328 | 標準と同様 | ||
| 端部 | 500 | 200 | 300 | 110 | 100 | 1000 | 266 | 標準と同様 | ||
| 端部 | 600 | 200 | 300 | 110 | 100 | 1000 | 314 | 標準と同様 | ||
| 端部 | 700 | 200 | 300 | 110 | 100 | 1000 | 362 | 標準と同様 | ||
| 端部 | 800 | 200 | 350 | 110 | 150 | 1000 | 424 | 標準と同様 | ||
| 高さ H | 縦壁厚 t | 底版幅 B | 重量 (kg) | 根入れ Df | 最大フェンス高 メッシュ / 目隠し | 土留め時 最大ブロック高 |
|---|---|---|---|---|---|---|
| 500 | 100 | 350 | 372 | 300 | — | — |
| 600 | 100 | 400 | 446 | 300 | — | — |
| 700 | 100 | 450 | 521 | 300 | — | — |
| 800 | 100 | 500 | 595 | 300 | — | — |
| 900 | 100 | 550 | 670 | 300 | — | — |
| 1000 | 100 | 600 | 744 | 300 | — | — |
| 500 | 150 | 350 | 466 | 300 | 2,200 / 800 | 200 |
| 600 | 150 | 400 | 564 | 300 | 2,200 / 800 | 400 |
| 700 | 150 | 450 | 662 | 300 | 2,200 / 800 | 400 |
| 800 | 150 | 500 | 761 | 300 | 2,200 / 800 | 600 |
| 900 | 150 | 550 | 859 | 300 | 2,200 / 800 | 600 |
| 1000 | 150 | 600 | 958 | 300 | 2,200 / 800 | 800 |
| 500 | 200 | 350 | 559 | 300 | 2,200 / 800 | 200 |
| 600 | 200 | 400 | 682 | 300 | 2,200 / 800 | 400 |
| 700 | 200 | 450 | 804 | 300 | 2,200 / 800 | 400 |
| 800 | 200 | 500 | 926 | 300 | 2,200 / 800 | 600 |
| 900 | 200 | 550 | 1,049 | 300 | 2,200 / 800 | 600 |
| 1000 | 200 | 600 | 1,171 | 300 | 2,200 / 800 | 800 |
寸法単位:mm。最大フェンス高は規格根入れの場合。
設計条件・準拠規準
| 項目 | 値 |
|---|---|
| 周辺土・埋め戻し土 | 粘性土(一軸圧縮強度qu 80kN/m²の良質土) |
| 単位体積重量γ | 17kN/m³ |
| 水平震度kh | 0.3 |
| 基準風速 | 46m/s |
| 最低根入れ | 300mm(H250を除く) |
| 項目 | 値 |
|---|---|
| 周辺土・埋め戻し土 | 砂質土 |
| 内部摩擦角 | 30° |
| 単位体積重量γ | 18kN/m³ |
| 水平震度kh | 0.18/0.23 |
| 基準風速 | 46m/s |
準拠規準:建築基準法・同施行令及び関連告示、コンクリートブロック塀設計規準・同解説。土留めは宅地造成マニュアルの解説、既存ブロック塀等の耐震診断基準・耐震改修設計指針・同解説に準拠。採用前には案件条件に合わせた最新図面をご案内します。

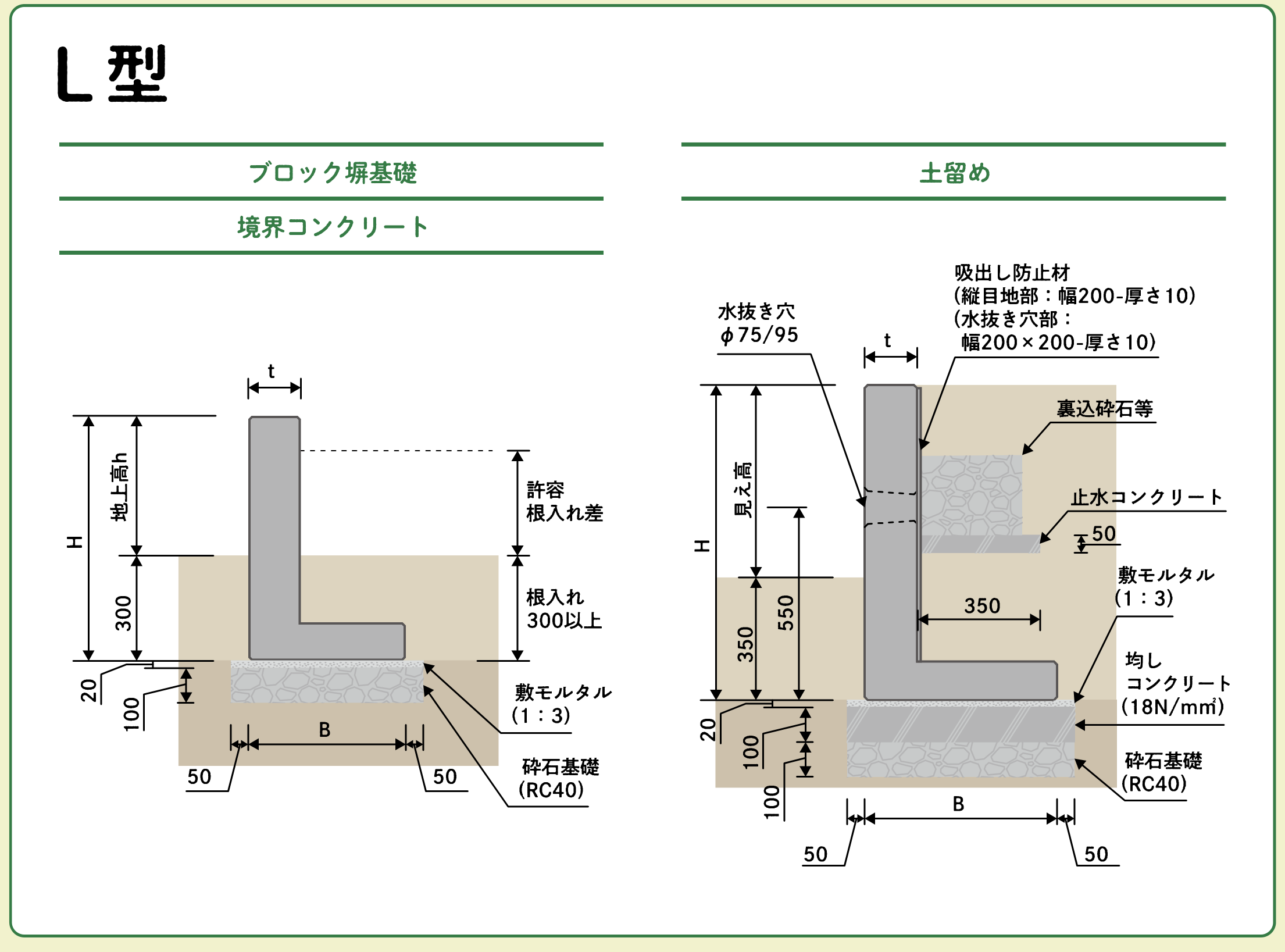

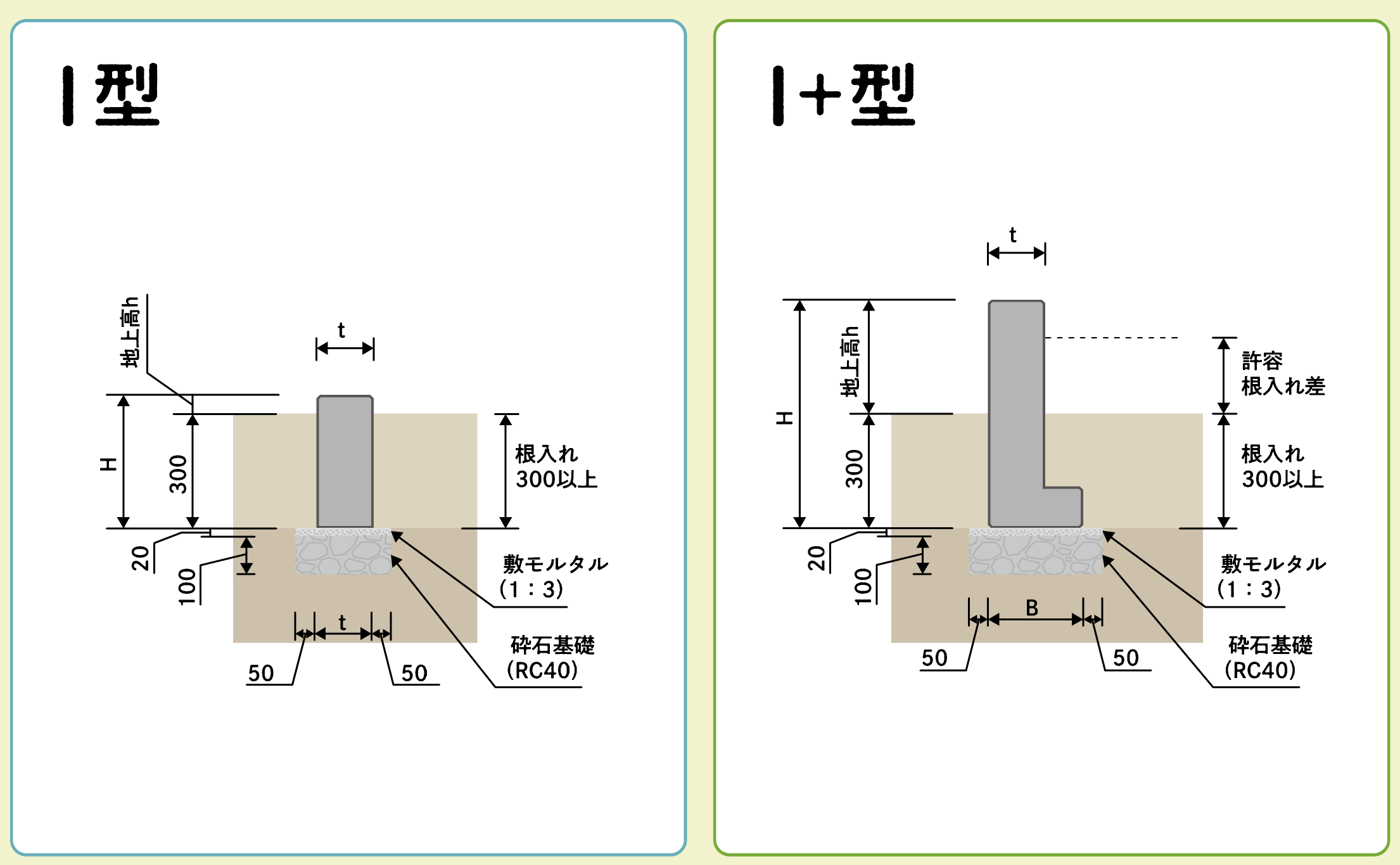

標準施工断面図
▶ 土地分け丸 パンフレットをダウンロード(PDF) ▶ 土地分け丸の資料を請求する →
お見積り前に伺うこと
- 地盤、基礎、上部構造との適合
- 最新の寸法、在庫、納期、配送条件
導入の流れ
ご相談から納入まで
STEP 01
分かる範囲を伺う
図面がなくても構いません。設置場所、必要寸法、数量、希望時期をお知らせください。
STEP 02
使える製品を選ぶ
現場条件と製品仕様を見比べ、使える製品と注意点をお伝えします。
STEP 03
図面と見積を作る
仕様、数量、配送、現地で必要となる作業範囲を決め、見積をお出しします。
STEP 04
製造して納入する
仕様と納期を確認してから製造し、指定場所へ納入します。
開発エピソード
ブロック塀基礎 土地分け丸開発エピソード
土地分け丸は、地震の度に繰り返し発生するブロック塀の倒壊事故をなんとかしたいという思いから開発を開始しました。 土地分け丸の前身でもあり、姉妹商品でもある 塀のねっこ は危険ブロック塀のアンチテーゼとして産まれ、耐震振動実験を行い、その結果を公表しています（基礎一体型のプレキャストコンクリート塀では、ほかに実験の例を確認していません・当社調べ）。
しかしながら、基礎一体型プレキャストコンクリート塀は大型の製品のため施工できない現場があり対応に苦慮していました。
塀のねっこを開発する中で、ブロック塀に関する研究論文を大量に読み込み、その弱点を把握していました。
その弱点とは 1，基礎 2，鉄筋 この2点がしっかりしていれば、ブロック塀は容易に事故を起こさないのです。 開発のテーマははっきり決まりました。 まずは基礎ですが、オーバースペックの製品を作らないため、最もローコストな製品を定めました。
建築基準法施行令には

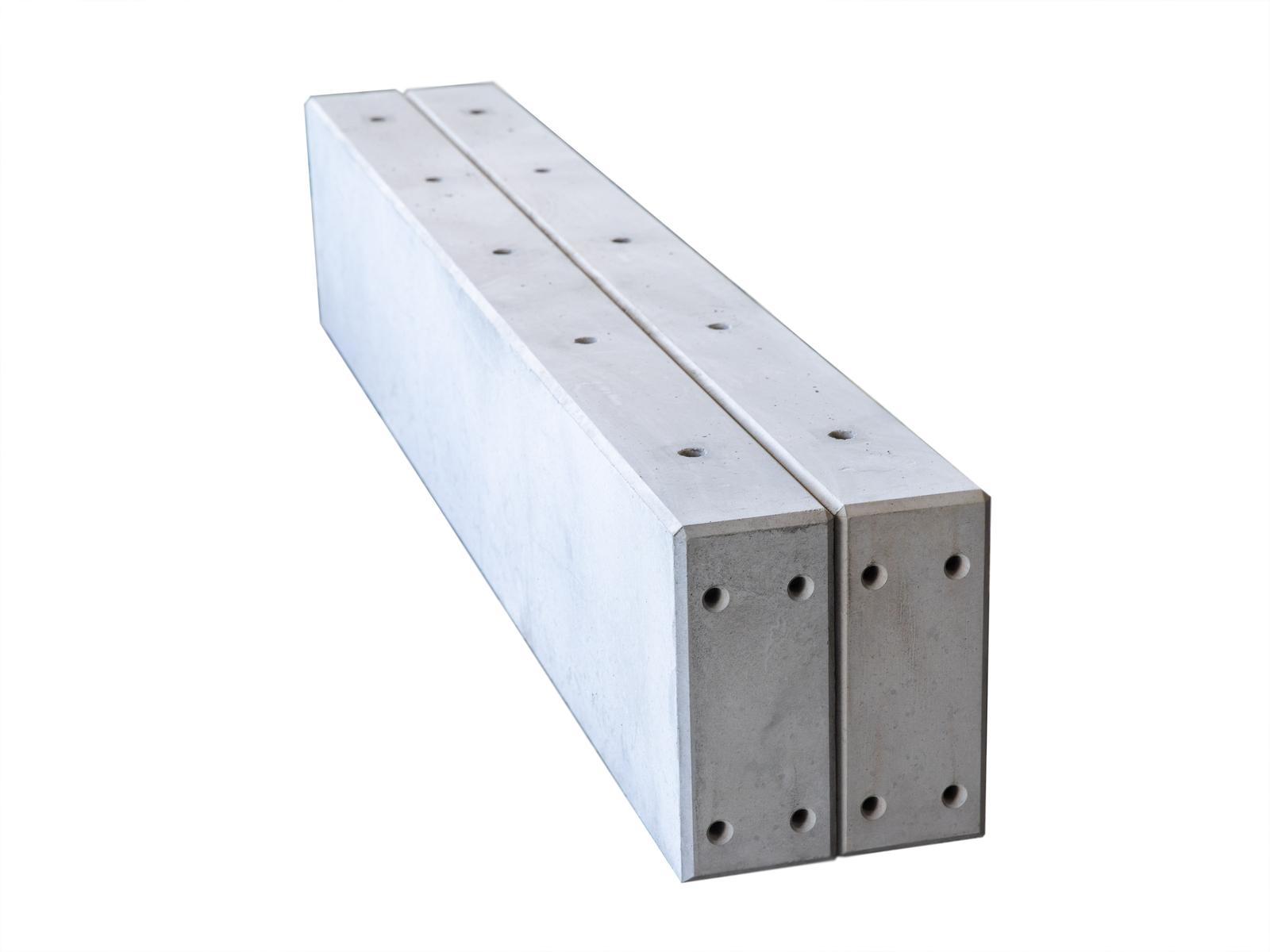

基礎の高さは350mm以上 基礎の根入(土中埋込み)は300mm以上 となっており、このスペックを満たすように 板状の(I(アイ)型製品)高さ350mm 長さ2000mmの製品を開発しました。 ブロック塀では人力施工もあるため、これを400mmにした製品も開発。 約50kgと2名で運搬できる製品を揃え、ラインアップをスタートしました。
そして鉄筋に関してはねじ込むだけで基礎内のアンカーと一体化し極めて簡単かつ安全な鉄筋構造ができる物としました。また、オプションとしてめっき鉄筋を準備しブロック塀の長寿命化も実現できることとなりました。
高さの不足
実際に販売を開始してみますと、ほぼ全ての宅地は道路よりも高さが高いので、スロープ状に宅地ができあがっていきます。 そのため製品の上端を合わせていくと、道路側では根入れ量が不足してしまいました。 そこで急遽100mm型枠を嵩上げし、I型基礎H450を製品化しました。 型枠の構造上このぐらいの改造が簡単だったのが幸いしました。
もっと高さを
塀のねっこのバリエーションの多さに苦労していた私たちは土地分け丸はH350一本で行く予定でしたが、上述したようにH450があっという間に追加されてしまいました。
しかしながらH450でも足りないところはたくさん出てきました。
H350 I型だけで行くつもりだった私たちは方向転換をしました。 塀のねっこは大型製品のために大きな型枠でした。低い製品を作るには非常に効率の悪い物でした。 そこで高さ1000mm以下の製品を土地分け丸に集約し、土地分け丸の高さ不足と塀のねっこの効率の悪さを解消することにしました。
高さ1000mmとしたのはキリがいいのと、このぐらいの高さであれば流れラインに載せることも可能なサイズのためです。

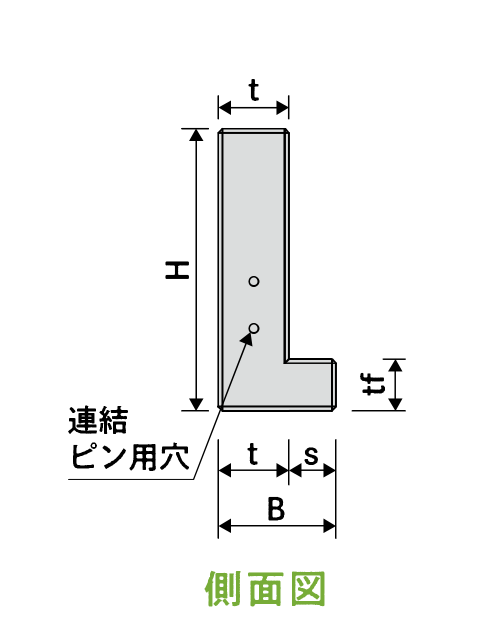

施工上の安全性からI＋(アイプラス)型を開発
I型製品は必要最小限の構造なのでローコストですが、底版がついたL型製品に比べると安定性に欠けます。 特にコンクリート製品は造成地に仮置きしますので、多少斜めになったりすることがあります。 安全のための製品を販売していますので、施工中の事故は限りなく防げるようにする必要があります。 そこで、安定性、コストをにらみながらL型の底版を短くしていきI型に100mm～150mmの底版を追加し安定性を増加させました。H800までこのスタイルで対応できるようにしました。
土留めとより安定性を求める方向けにL型製品を追加
小型の造成地でも土留めの用途は意外と多い物です。 多くの宅地造成用擁壁は1000mm以下をターゲットとしておらず、空白地帯となっていました。 そのため鉄筋被りの浅い車道用擁壁を使っていたりしており、あまり良くない状況でした。 そこで高さ500～1000までの建築基準法準拠の小型L型擁壁として土地分け丸 L型をラインアップしました。
もともとブロック塀基礎ですので、この小型擁壁の上にはブロック塀を積むことができます。
厚さのリクエスト
宅地境界の工事には様々な地域性があり、多種多様な要請があります。 そのため厚さも土地分け丸では100,150,200mmの3パターンを準備しています。 100mmはブロック塀基礎としては使えませんが、土地境界ブロックや塀であれば安価にご利用いただくことが出来ます。
法令を準じた鉄筋構造
ここが他社製品と大きく異なり、アンカーを打ち込む法令に準拠しないブロック塀基礎、鉄筋を出しっぱなしとなっている扱いの悪いブロック塀基礎と違う物になっています。 これらの構造は特許として認められ、九州地方発明表彰で九州経済産業局長賞を受賞しています。

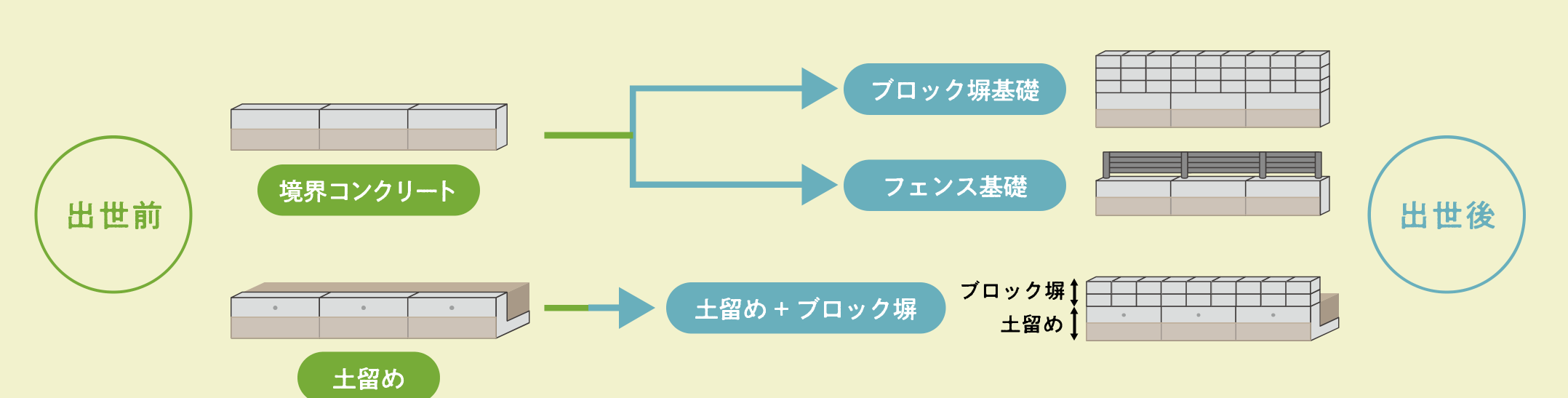

ネーミングについて「出世基礎」縁起の良さをコンクリート製品に
土地分け丸は殆どが宅地造成時に土地境界ブロックとして使われます。 多くの現場ではその後その境界上に何が出来るかわかっていません。 そのため、どのような場合でも対応できるように、ブロック塀用のアンカーを埋めこんでいます。
土地の販売後、土地を購入し家が建つわけですがその時にようやく用途が決まってきます。 その時に隣との土地を分ける境界基礎からブロック塀基礎となったり、フェンス基礎になったりします。
境界基礎→ブロック塀、フェンス基礎 となるため、まるで出世魚のようだということで、「出世基礎」 土地分け丸とさせてもらいました。 これは家を建てるお父さん、お母さん、そしてこども達がどんどん出世して良い人生を送って欲しいという思いを込めて名前をつけています。
とても長い開発経緯になりましたが、土地分け丸をご愛用していただけると幸いです。
FAQ
よくいただくご質問
土地分け丸とは何ですか？
土地分け丸は、法令準拠のブロック塀基礎、風荷重計算の出来るフェンス基礎、敷地境界ブロック、小規模な擁壁として使えるプレキャストコンクリート製品です。
分譲地全体や複数現場での継続採用はできますか？
複数区画・複数現場を共通仕様で計画できます。数量と納入時期に合わせて、製造と配送の計画を個別にご案内します。
個人住宅1区画でも購入できますか？
法人案件を中心にご案内しています。分譲計画や施工会社を通じたご相談がスムーズです。
製品だけ購入できますか？
数量、納入場所、搬入条件を確認したうえで個別にご案内します。
高さは自由に選べますか？
公開中の製品群から選定し、適用条件を確認します。
