底版方向に制約がある造成・擁壁工事向け
土のねっこ 逆L
土のねっこの底版方向を反転した逆L型です。杭や敷地境界などの制約で通常方向の底版を配置しにくい場所に、別の納まりの選択肢をご用意しています。
図面と構造計算書は当社でご準備できます。全国対応です。大臣認定擁壁も手配できます。
向いている現場
底版を通常方向へ出せない場所に
杭、既存構造、敷地境界との干渉を図面で確認し、逆L型が使えるかを判断します。
杭や既存構造がある場所
通常方向の底版と既存物が干渉する可能性がある場合。
敷地境界に余裕が少ない場所
底版を反対方向へ向けることで納まりを検討したい場合。
個別調整が必要な造成工事
底版や配筋を案件条件に合わせて確認したい場合。
施工断面

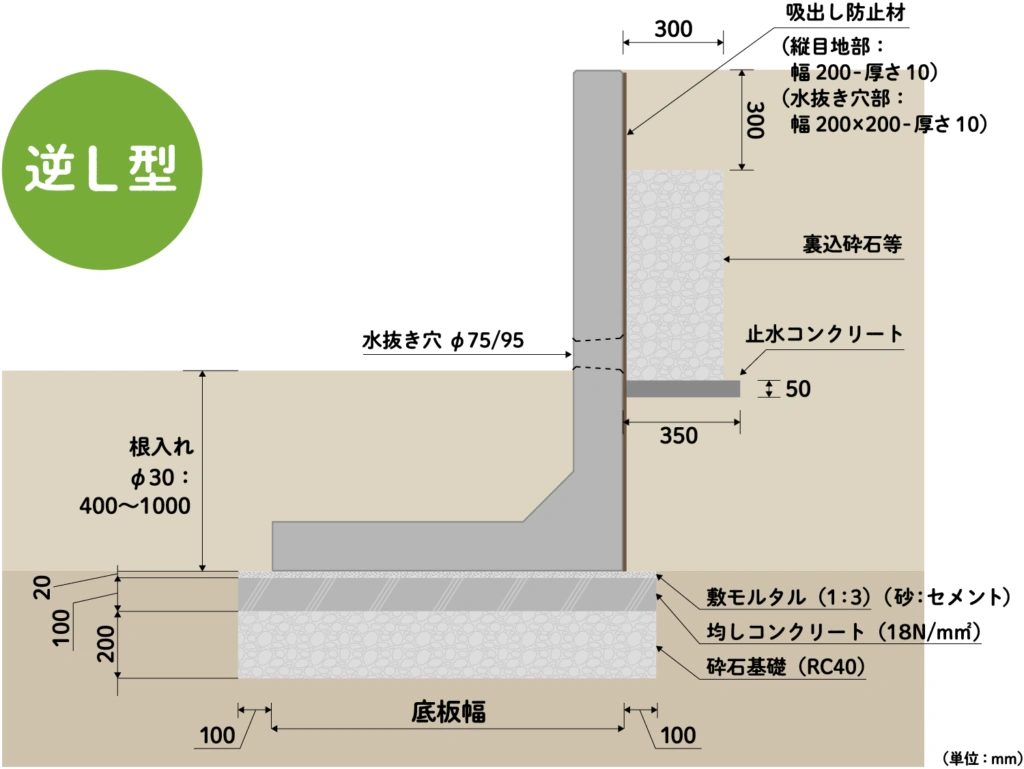

製品施工断面図
底版は前面（低い側）に出ます。土を留める背面側には、底版が出ません。背面は壁に沿って幅300mmの裏込砕石等を入れ、その下に幅350mm・厚さ50mmの止水コンクリートを打ちます。壁には水抜き穴（φ75/95）があり、縦目地と水抜き穴の背面には吸出し防止材を貼ります。水抜き穴は高さ800mm以上の製品にあります。製品の下は、下から砕石基礎（RC40、厚さ200mm）、均しコンクリート（18N/mm²、厚さ100mm）、敷モルタル（厚さ20mm、セメント1：砂3）です。根入れ（地面の下に埋める深さ）は高さごとに違い、寸法表8のDfの欄にあります。
裏込砕石の代わりに擁壁用透水マットも使えます。その場合は「擁壁用透水マット技術マニュアル（全国宅地擁壁技術協会）」に従って施工してください。使いたいときはご相談ください。
図はタップすると大きくなります。
製品の特長
底版方向を反転した理由
通常のL型擁壁は、土を支えるために底版を背面側へ伸ばす形状です。そのため、隣地境界、建物基礎、杭、側溝、配管、既設擁壁などが近くにあると、底版が干渉して施工できないことがあります。
土のねっこ逆Lは、そうした「底版を背面側に出しにくい現場」で検討しやすい逆L型擁壁です。背面側の掘削を抑えながら、境界や既設構造物との取り合いを考えた土留め計画ができます。
POINT 01
底版方向を反転
通常のL型と逆方向へ底版を配置し、干渉を避けるための選択肢となります。
POINT 02
高さ500〜3000mm
100mmピッチの製品群から、設計条件に応じて選定します。
POINT 03
現場ごとに設計
地盤、荷重、底版、配筋、製品割りを現場ごとに決めます。
実績・根拠
底版が既存物と干渉しないか、図面で確認します
逆Lは納まりの選択肢ですが、底版方向を変えるだけで成立するとは限りません。形状図と現場図を重ね、地盤、荷重、既存物、施工空間を確認します。
公開している資料・実績
- 底版方向を反転した製品形状
- 高さ500〜3000mmを100mmピッチでご用意
- 現場条件に応じた設計計算を実施
お見積り前に伺うこと
- 地盤、上載荷重、根入れ、安定計算
- 杭、埋設物、境界、施工空間との干渉
製品仕様
主な仕様
| 構造 | 逆L型プレキャストコンクリート擁壁 |
|---|---|
| 高さ | 500〜3,000mm・100mmピッチ |
| 厚さ | 150mm（高さ500〜2,300mm）、200mm（高さ2,400〜3,000mm） |
| 製品長 | 直線2,000mm。端部R（つなぎ目で擁壁の向きを曲げられるよう、端を丸くした製品。片端だけが片R、両端が両R）は、厚さ150mmで片R 2,075mm・両R 2,150mm、厚さ200mmで片R 2,100mm・両R 2,200mm |
| 根入れ | 400〜1,000mm |
| 主な用途 | 杭・既存物・境界で底版方向に制約がある場所 |
| 設計 | 地盤、荷重、底版、配筋、製品割りを個別確認 |
| 注意 | 納まりだけでなく構造条件の確認が必要 |
寸法表は、下の設計条件で計算した値です。高さと土の状態が分かれば、合う製品は当社でお選びします。現場の土質や荷重がこの条件と違うときは、その現場の条件で計算します。

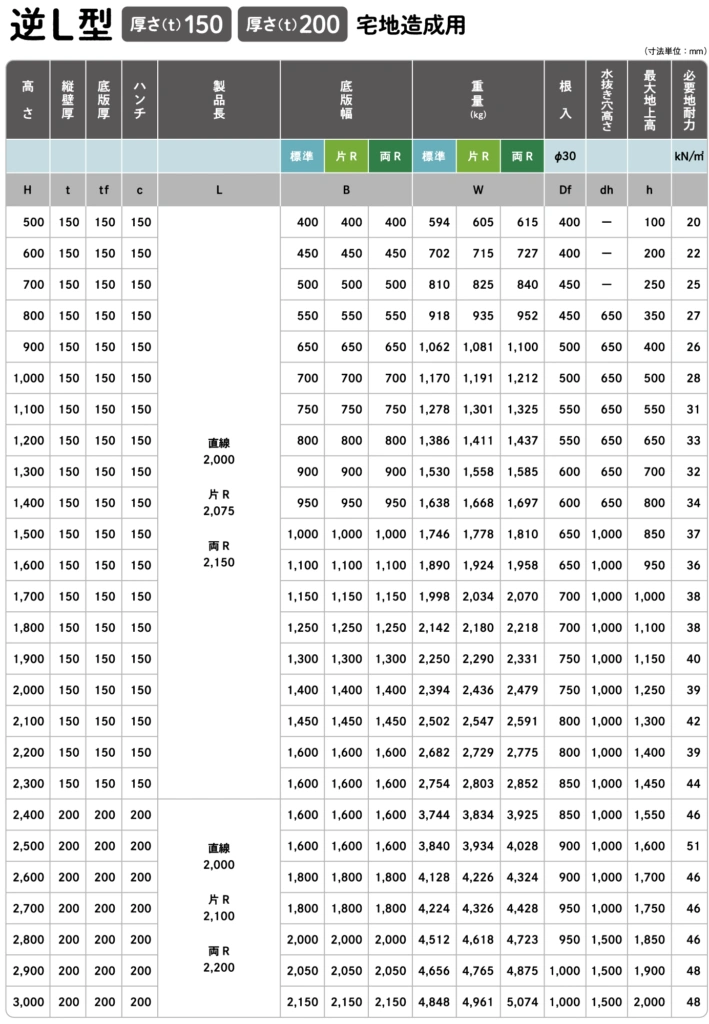

寸法表8（逆L型・砂質土相当）
＜設計条件＞
- 周辺土・埋戻し土の土質：砂質土相当
- 埋め戻し土の内部摩擦角φ：30°
- 埋め戻し土の単位体積重量γ（kN/㎥）：17
- 基礎の摩擦係数：0.577
- 水平震度：大地震時 kh＝0.23／中地震時 kh＝0.18（大分市などの地域係数0.9で計算した例。地域で変わります）
- 上載荷重：10kN/㎡
- 常時及び地震時、前面受働土圧を考慮
- 建築基準法及び関連法令、宅地造成等規制法に準拠
- 宅地防災マニュアル準拠
表の記号は、H＝高さ、t＝縦壁厚、tf＝底版厚、c＝ハンチ（壁と底版の角を斜めに厚くした部分）、L＝製品長、B＝底版幅、W＝重量、Df＝根入れ、dh＝水抜き穴高さ、h＝最大地上高です。H・t・tf・c・L・B・dhがどこの寸法かは、下の形状図で分かります。必要地耐力は、製品の下の地盤に要る強さ（kN/㎡）です。根入れの欄の下の「φ30」は、土の内部摩擦角30°で計算したという印です。
最大地上高（h）は、高さ（H）から根入れ（Df）を引いた値です。見えている段差の高さから選ぶときは、この欄を見てください。
設計条件にある「宅地造成等規制法」は、2023年5月26日から「宅地造成及び特定盛土等規制法」に変わっています。今の基準で使えるかは、当社でお調べしてお答えします。
導入の流れ
ご相談から納入まで
STEP 01
分かる範囲を伺う
段差の高さと長さ、場所（住所）、希望時期を伺います。図面や現場の写真があれば、一緒にお送りください。
STEP 02
使える製品を選ぶ
現場条件と製品仕様を見比べ、使える製品と注意点をお伝えします。
STEP 03
図面と見積を作る
仕様、数量、配送、現地で必要となる作業範囲を決め、見積をご案内します。
STEP 04
製造して納入する
仕様と納期を確認してから製造し、指定場所へ納入します。
FAQ
よくいただくご質問
土のねっこ 逆Lとは何ですか？
土のねっこ 逆Lは、杭や敷地境界などの制約で通常方向の底版を配置しにくい宅地造成現場に対応する、底版を通常とは逆向きに使える逆L型プレキャストコンクリート擁壁です。
通常の土のねっこと何が違いますか？
底版の向きが反対です。敷地条件や既存物との干渉に応じて使い分けます。
杭があれば必ず逆Lを使えますか？
杭位置、構造条件、施工空間を確認する必要があります。
寸法を変更できますか？
製造と構造の条件を確認し、個別に検討します。
対応地域を教えてください
大型車が進入できる場所であれば、全国配送に対応できます。配送料を含めた御見積をお作りしますので、お気軽にご相談ください。
隣地境界ぎりぎりでも使えますか？
現場条件によりますが、隣地側へ底版を出せない場合に検討しやすい擁壁です。境界位置、根入れ、排水、地盤条件などを確認したうえでご提案します。
宅地造成に使えますか？
宅地造成擁壁として利用できます（大分県・大分市にて確認済み）。宅地造成用として計算した製品です（寸法表8）。申請に使う図面と構造計算書も、当社でご準備できます。
フェンスを設置できますか？
天端厚150mm・200mmに対応しており、フェンスや転落防止柵の設置も検討できます。フェンスの高さ、風荷重、支柱ピッチなどにより個別検討が必要です。
背面盛土に対応できますか？
背面盛土にも対応可能です。ただし、盛土高さ、土質、上載荷重、排水条件などにより個別検討が必要です。
曲線施工はできますか？
端部R加工により、道路や敷地形状に合わせた曲線部にも対応できます。
短尺加工はできますか？
製品長1000mmまでの短尺加工が可能です。端部、折れ点、門まわり、既設構造物との取り合いに対応しやすくなります
お問い合わせ
土のねっこ 逆Lについて、ご相談ください
当社は擁壁のメーカーです。大分県内と関西圏では、施工業者をご紹介できます。それ以外の地域は、地域の施工業者さんにお願いしていただく形です。図面が無ければ、段差の高さと長さ、現場の写真と住所から始められます。
図面と構造計算書は当社でご準備できます。全国対応です。大臣認定擁壁も手配できます。
