「塀のねっこ」土留め
土のねっこは塀のねっこから派生した土留め擁壁です。通常の擁壁としてはもちろん、塀から擁壁に連続して使われるような場所で使うとより効果的です。また、端部R製品を活かした細かい折れ点にも対応し宅地造成の現場で便利に使えます。高さは500mm~3000mmまで。殆どの宅地造成現場に対応します。
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-01-882x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/10/haikei_hadairo-853x1024.jpg)
❶ 宅地造成・開発に使えます
(大分県、大分市にて確認済)
- 建築基準法、宅地造成マニュアル準拠
- 鉄筋被り40mm以上
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-03.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-03.png)
❷ 高い施工性
90度鉛直+表裏完全フラットなので施工しやすい
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-04-1024x330.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-04-1024x330.png)

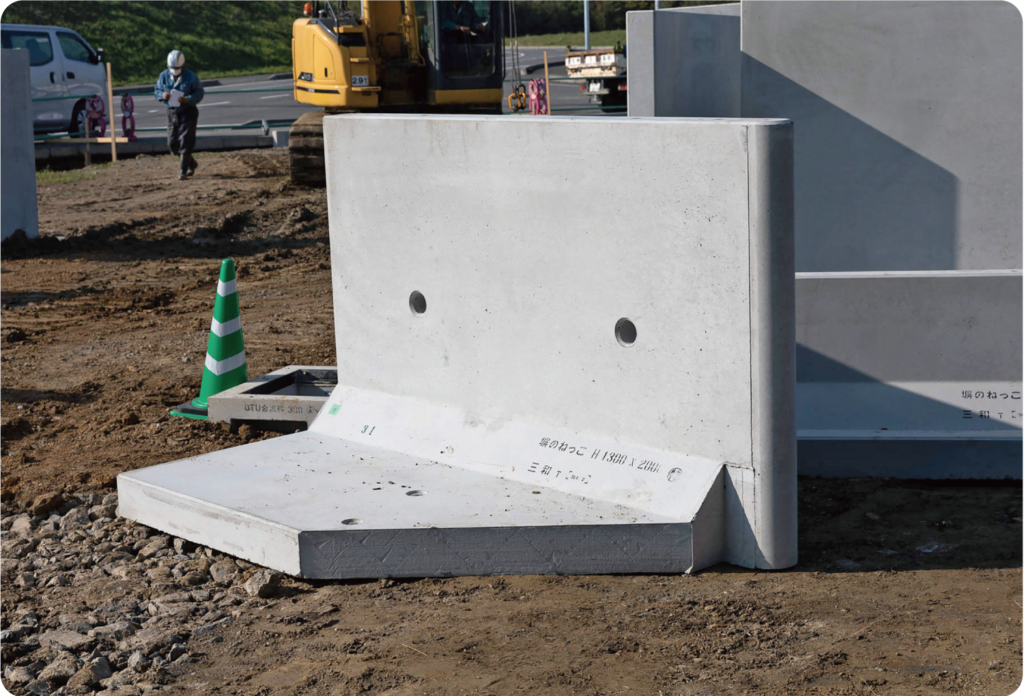

❸ 折れ点対応が簡単
製品の端部がR形状の物もご準備
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-05-1024x271.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-05-1024x271.png)

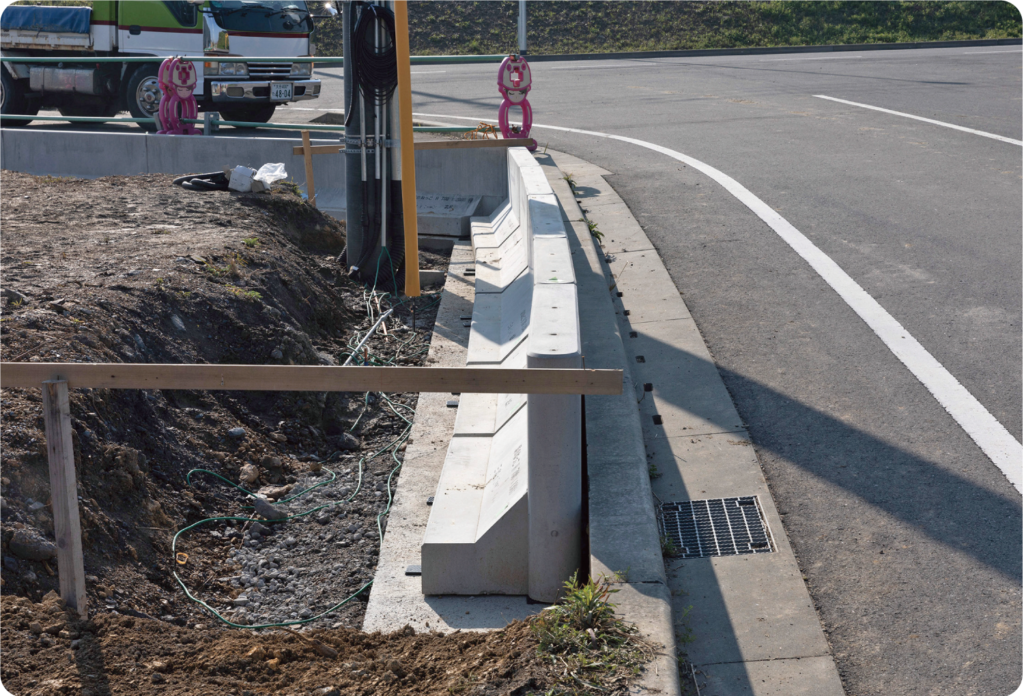

折れ点や曲線対応が簡単になりました。コーナーも築造可能です。(90度まで)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-06-1024x696.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-06-1024x696.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-07-1024x696.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-07-1024x696.png)

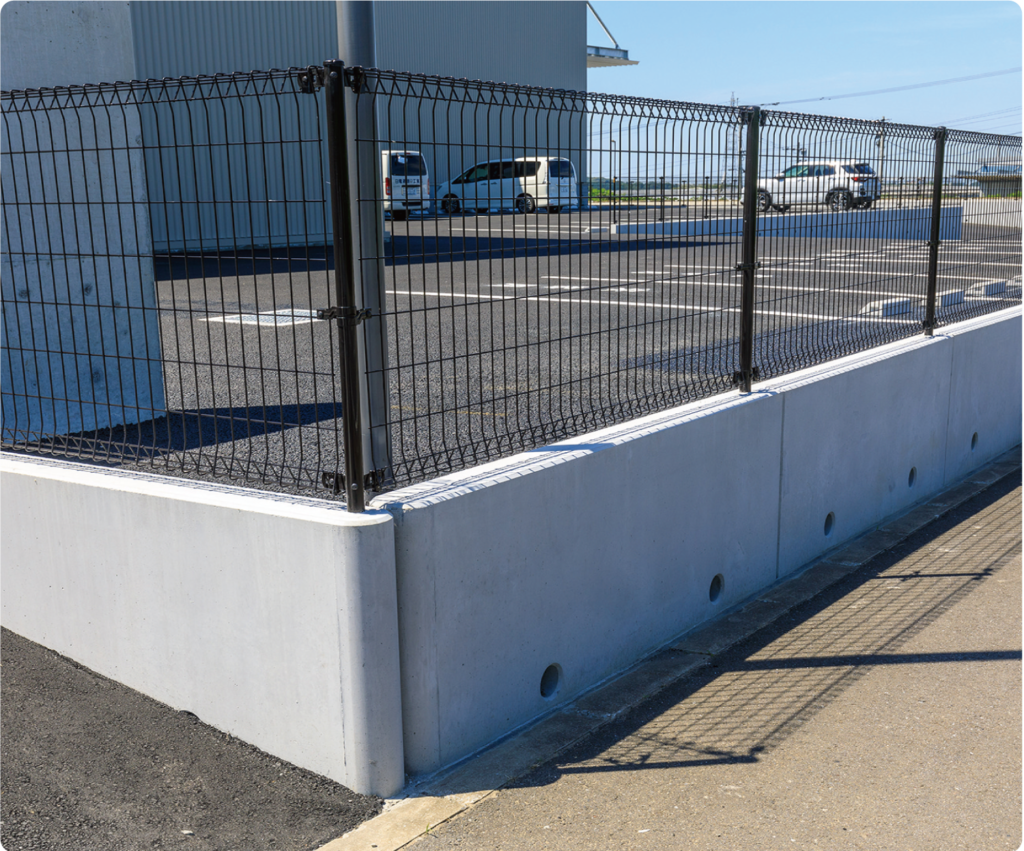

❹ フェンスの位置
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-08-1024x851.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-08-1024x851.png)
塀のねっこと同じく、天端に孔を空けることによりフェンスを設置することが可能になります。天端幅も150mm、200mmありますので安心してご利用いただけます。フェンス基礎が不要となるためこれまで利用できなかった部分も使えるようになり、限りある土地を有効に使うことができます。
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-09.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-09.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-10.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-10.png)
図例の宅地の場合、2.5㎡フェンスによる有効面積が増えます
【有効宅地面積計算例】
175-75=100mm 25×0.10=2.5㎡
❺ 豊富なバリエーション
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-11-778x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-11-778x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-12-944x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-12-944x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-13-850x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-13-850x1024.png)
❻ 外構をワンシリーズで(塀のねっこ・土のねっこ)綺麗・安全に収められる
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-014.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-014.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-15.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-15.png)
製品施工断面図
擁壁用透水マットを裏込砕石の代用材として使用できます。擁壁用透水マットを使用する場合は「擁壁用透水マット技術マニュアル(全国宅地擁壁技術協会)」に従って施工してください。
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-16-1024x748.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-16-1024x748.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-17-1024x769.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-17-1024x769.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-18-1024x748.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-18-1024x748.png)
![](https://concretus.jp/wp-content/uploads/2022/10/haikei_hadairo-853x1024.jpg)
![](https://concretus.jp/wp-content/uploads/2022/10/haikei_hadairo-853x1024.jpg)
![](https://concretus.jp/wp-content/uploads/2022/10/haikei_hadairo-853x1024.jpg)
![](https://concretus.jp/wp-content/uploads/2022/10/haikei_hadairo-853x1024.jpg)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-21.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-21.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-19-1024x537.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-19-1024x537.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-20-1024x376.png)
![](https://concretus.jp/wp-content/uploads/2022/11/tutinonekko-20-1024x376.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-07.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-07.png)
<設計条件>
●周辺土・埋戻し土の土質:粘性土相当
●埋め戻し土の内部摩擦角φ:25°
●埋め戻し土の単位体積重量γ(kN/㎥):16
●基礎の摩擦係数 :0.466
●水平震度kh:大地震0.23kh / 中地震0.18kh
●上載荷重:10kN/㎡
●地震時、前面受働土圧を考慮
●建築基準法及び関連法令、宅地造成等規制法に準拠
●宅地防災マニュアル準拠
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-709x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-709x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-2.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-2.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-3.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-3.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-4.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou01-4.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-08.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-08.png)
<設計条件>
●周辺土・埋戻し土の土質:砂質土相当
●埋め戻し土の内部摩擦角φ:30°
●埋め戻し土の単位体積重量γ(kN/㎥):17
●基礎の摩擦係数:0.577
●水平震度kh:大地震0.23kh / 中地震0.18kh
●上載荷重:10kN/㎡
●常時及び地震時、前面受働土圧を考慮
●建築基準法及び関連法令、宅地造成等規制法に準拠
●宅地防災マニュアル準拠
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-709x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-709x1024.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-2.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-2.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-3.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-3.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-4.png)
![](https://concretus.jp/wp-content/uploads/2022/12/tutinonekko_sunpou02-4.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-09.png)
![](https://concretus.jp/wp-content/uploads/2022/12/sunpou-09.png)
<設計条件>
●周辺土・埋戻し土の土質:砂質土相当
●埋め戻し土の内部摩擦角φ:30°
●埋め戻し土の単位体積重量γ(kN/㎥):17
●基礎の摩擦係数:0.577
●水平震度kh:大地震0.23kh / 中地震0.18kh
●上載荷重:10kN/㎡
●地震時、前面受働土圧を考慮
●建築基準法及び関連法令、宅地造成等規制法に準拠
●宅地防災マニュアル準拠
